为什么后处理的时候老是报错,读取不了文件

录入:edatop.com     点击:

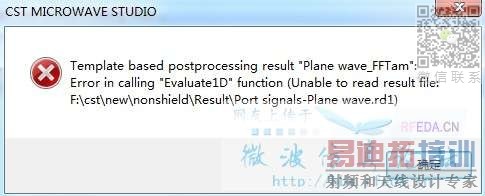

就是现在有一信号,不想编程对其FFT变换,看到cst后处理里有,随便找了个模型,用信号激励运行下,发下下图的结果:



好像是没法读取运行后的文件?该怎么解决啊?


你得到了第一项的结果么?

得到了,就是运行下就可以得到。后来在参数优化里设置下,我重新运行了下,就可以看到了。不知道为啥不能在之前得到结果的基础之上读取然后算。

上传模型吧,我帮你看下

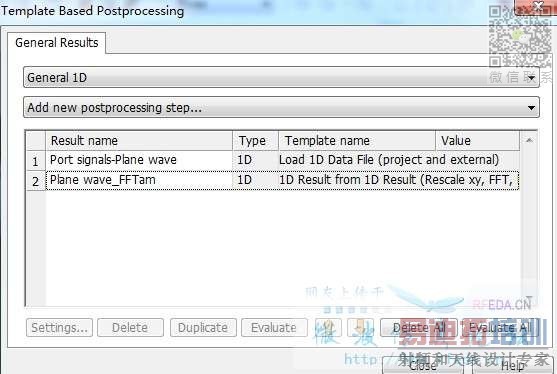

嗯,好其实也不需要传,你就随便找一个电压波形数据,导入任意一个模型,然后得出的结果后,进入后处理,然后选择port signal ,然后再选中第二幅图里的第二个FFT变换(幅值),点击Evaluate 就会出现第一副图、、、

你说的这种FFT我做过很多次了都没问题,正确的流程应该是:
选择1,点击Evaluate ,这个时候可以在导航树的tables文件夹中看到port signal
然后选择2,点击Evaluate ,得到FFT结果

好吧,选择1的时候没点击Ealuate谢谢

唉。就知道这样
实在不行就点evaluate all
