仿真结束之后有些图示如何得来的?

录入:edatop.com     点击:
最近看了一篇帖子http://bbs.rfeda.cn/read-htm-tid-76212.html上面有些图,可是我怎么为什么得不到下面的图呀?



要设置什么吗?

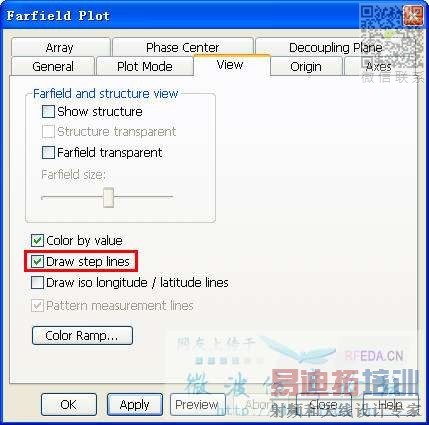

第一张图:
远场属性里面,勾选draw step lines

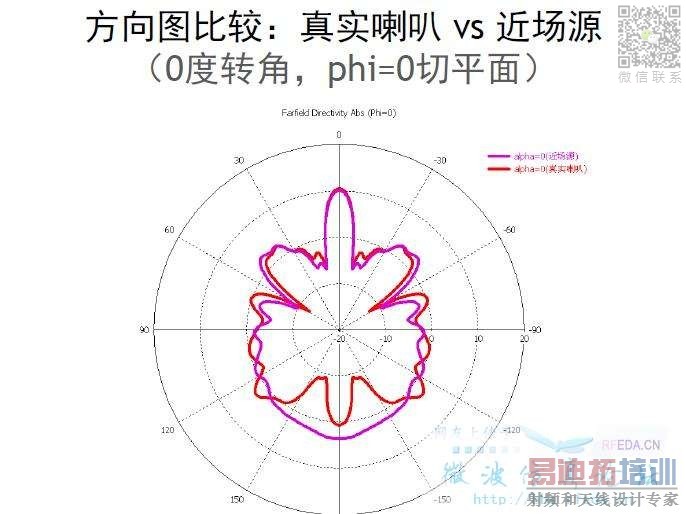

第二张图是把结果复制到同一个文件夹里面

请问一下这个Farfield Plot 选项在哪里呀?我怎么没有找到。还有就是这个选项是在真实喇叭那个模型中,还是近场源那个模型中呀?对于第二张图我不知道怎么复制呀,为什么我复制图形之后就会是一系列的数值,这个复制是在result文件夹中进行的吗?我的result里面的文件都打不开呀。
不好意思哈,我好多东西都不会,麻烦您了。

我又试了一下,发觉我把我的源设置为远场源就可以,可是这个是设置近场源的呀,我也要用的是近场源呀?那个帖子说的也是近场源等效的问题呀。还有就是我导入的时候同一个源导入farfield与导入field source之后仿真结果会有区别吗?

farfield是在场监视器里设置的,仿真结果出来以后再调出属性,可能就应该是1楼所看的那张图吧。

一个一个来
Farfield plot 是在远场视图上点右键,然后选择Farfield properties,就能看到了
第二张图的复制,首先把远场图改成2D的结果,然后在键盘上按Ctrl+C,在1D结果中新建文件夹,然后Ctrl+V,就可以了

知道了,谢谢哈
