1Dresults数据处理
录入：edatop.com 点击：
1D results中有port signals纵坐标为real,Energy衰减信号纵坐标信号为dB,现在想将二者画到一张图上对比，但是由于二者标度问题无法正常对比，如下图所示。请问CST中怎样将二者坐标变换一下能正常进行对比显示?

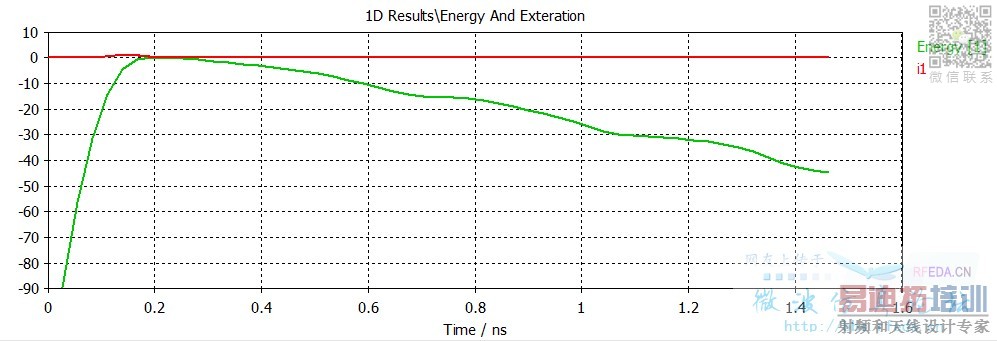

图1.端口激励信号与能量衰减图对比显示

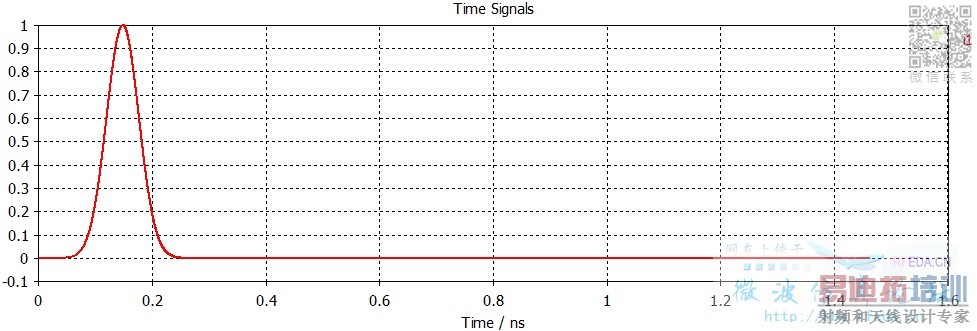

图2.端口激励信号

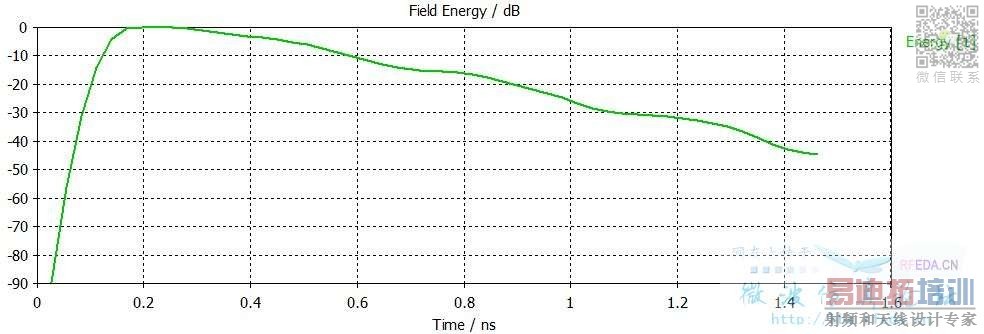

图3.能量衰减图
图1.端口激励信号与能量衰减图对比显示
图2.端口激励信号
图3.能量衰减图
我记得新版本的 CST 可以对y轴的数据进行 变换，直接乘以转换的系数 就可以了，
另外一种方法 就是直接导出数据在matlab中处理！
好的，我试试。谢啦！
