新人咨询有关微带线端口设置和CST仿真器的问题

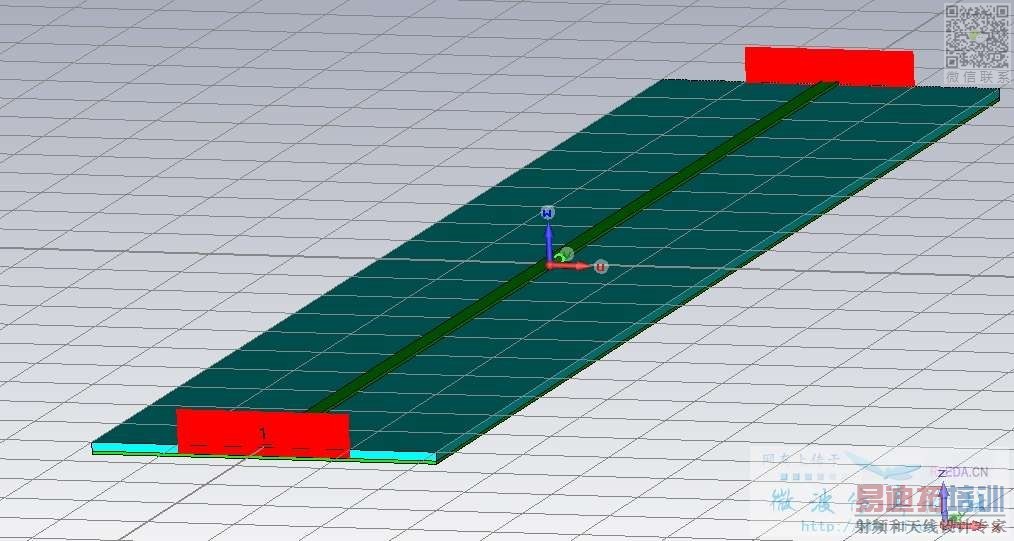

我的仿真对象是微带线,如下图所示:
1.请问端口这个概念是不是只在Transient Solver仿真中求解S参数时有用?
2.问一个小白问题,请问CST在运行Transient Solver时,是先算出微带线中电磁场和表面电流的分布,在据此得到S参数吗?或者说S参数和场监视器所求的场分布有什么关系?
3.端口与接地平面相连还是不相连对仿真结果有什么影响,所表示的实际的物理意义有什么不同?
4.接地平面应该如何设置边界条件,才能表现出它的接地特性?
5.我想仿真的目的:在微带线一个端口输入一定频率的方波或者正弦波信号,仿真得出微带线所在空间的所有频率范围内的近场分布和另一个端口的输出波形,并导出数据文件。请问CST可以实现吗?

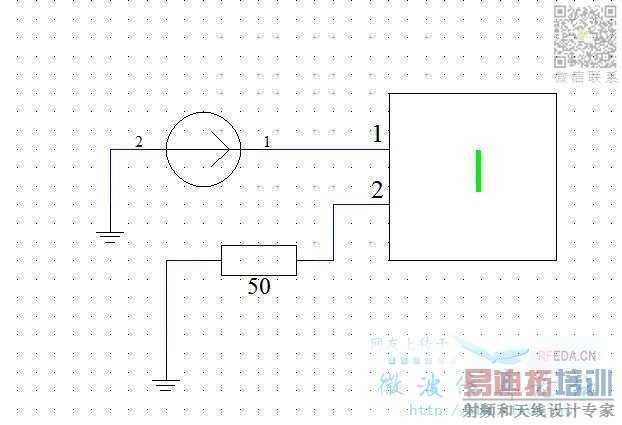

6.如果5中的问题可以实现,那是不是在设计工作室中进行如下设置即可?
7.进一步的问题,应该使用哪一个仿真器,是Transient Solver吗?
8.仿真微带线结构的边界条件和背景材料一般如何设置?
9.端口设置中的多芯端口是什么意思,例如,我想仿真一条为微带线所产生的电磁场在另一条平行微带线上产生信号干扰,应该使用两个端口,还是一个多芯端口?
10.CST中的Curves是用来做什么的?
希望热心的人可以帮我分析一下,
1. 不是。端口是端口,求解器是求解器。CST MWS帮助文件《Excitation Source Overview》和《Which Solver To Use》。
2. 不是、不严谨、不准确。CST MWS帮助文件《Signals in Time Domain Simulations》和《Monitors》。
3. 自己试一试不就知道了么。物理意义就是接地或者不接地……。
4. CST MWS帮助文件《Boundary Conditions - Boundaries》。
5. 可以。
6. MWS就可以,DS不了解。
7. MWS还是DS?
8. 实际测量是什么样,仿真就是什么样。
谢谢热心回答,我会再看一下帮助文件的……
追问:
针对问题5-7,请问在MWS中如何实现,可不可简单说明一下?
我现在只会在两端设置两个端口,然后进行Trasient Solver仿真,只能得到S参数和一定频率下的电磁场分布,但不知道这个分布是在什么样的激励下产生的……
还有就是,我如何自定义输入信号的波形和频率?
就是你设置的端口激励得到的,在2D/3D结果中可以看到端口的模式
在Navigation Tree中的Excitation signals点击右键,选择NEw,设置个新的波形
原来是这样啊,那这个激励可以分配给不同的端口吗?
比如说Port1设置成方波,Port2设置成正弦波,然后让Port1和Port2同时激励,观察此时的近场分布情况…………
可以啊,只要设置得当,都可以的~
可以自定义激励函数。CST MWS帮助文件《Excitation Functions》。
近场分布用monitors。
输出波形没有说明是什么输出波形。
导出执行Export操作。CST MWS帮助文件《Exporting Results Overview》。
CST MWS帮助文件《Excitation Selection》。
我在增加了激励信号,但没有找到定义对应于哪个端口的选项?
而且我选择用户定义的信号的时候,却转到了一段代码里,不懂了…………
谢谢,了解的差不多了,帮助很大……
继续仿真去了,有问题再来请教,
