圆柱面频率选择表面怎么加激励

录入:edatop.com     点击:

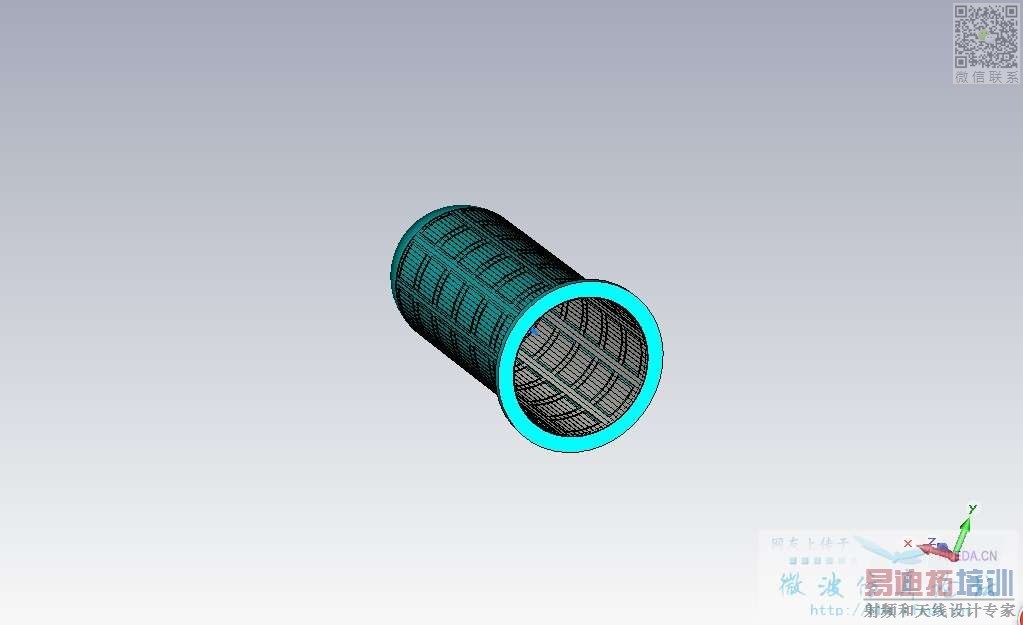

如图是一个天线罩模型,天线在圆柱体内部,FSS位于圆柱体的内表面
诚心求问大神如何设置激励,才能够仿真出S21透射参数

大神们求帮助啊!

哇,好神奇的样子,帮顶,也想知道方法呢

你要怎么测试?

就需要得到类似于平面FSS一样的S参数

我不关心你要得到什么参数,我问的是你知不知道你自己做的这个东西要怎么实际测量?用什么仪器?端口如何连接在你的器件上?校准平面在哪里?
如果你自己都不知道要如何做测试,仿真从何谈起?

小编可以把.cst模型传上来 瞧瞧

我仿过一个类似的,不过是用HFSS仿的。内部放的是一个偶极天线,天线与天线罩一起仿的。偶极天线中间加集总端口,天线罩外面用空气腔包裹,设为辐射边界,然后看它的S11特性。在通带频率S11越低,代表透过特性越好
