CST EMS怎么画一条蚊香状曲线?

录入:edatop.com     点击:
如题,曲线之间的间隔要一样大。

只要知道曲线的参数方程就可以画,在modeling——Curves里面有个画解析曲线的选项

我只知道大圆减小圆,不过好麻烦,肯定有简单的方法。

不知道是不是用编程的方法画,这一部分我还没接触。

额,我知道其他有软件可以画的,比如cad

可以用vba,一楼的方法最直接,不知道你要画什么?阿基米德螺旋线还是什么,找到对应的方程就可以写出来了

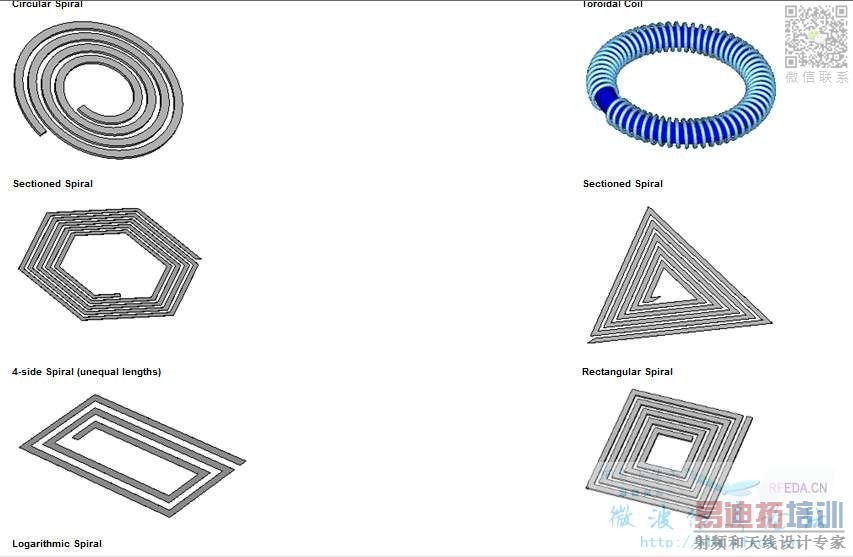

补充楼上其他几类螺线圈的配图:

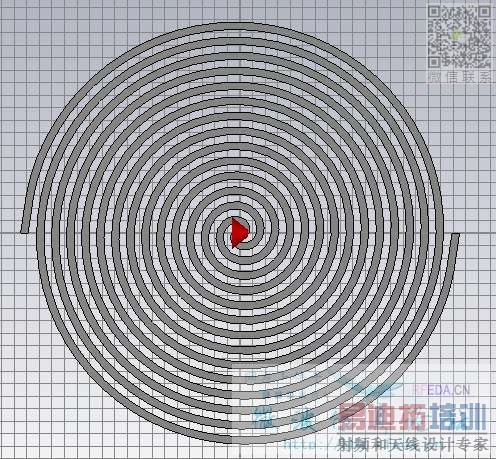

就是这个线圈,感谢楼上所有人。那如果给这个线圈加上一个正弦信号要怎么办呢?

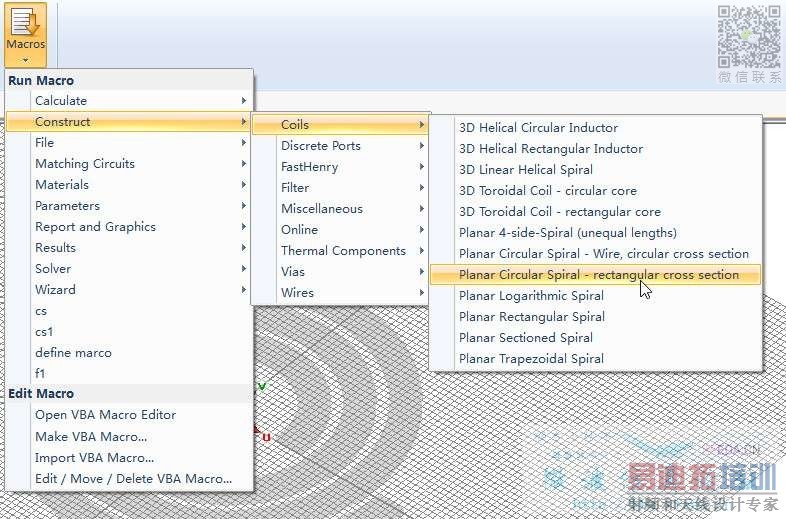

macros!


能不能详细点,我知道仿真信号幅度,频率但不知道是正弦波还是方波或者是其他波。

MWS的主打算法是T。T要求你的激励信号是能量有限信号。也就是上升后有限时间衰减。如果你要用正弦,那么也只能选择有限时间内的几个周期
