CST仿真中传输模式如何判断？

CST的仿真只能看PORT口的激励模式，但是port口之间器件的传输模式（比如TM,TE模）有没有办法能看出来，或者分析出来?
能否通过加场监视器，然后看电，磁力场线是否有纵向分量来判别?

仿真完成后，有2D result 里可以看到端口的电磁 磁场分布。
至于你说的传输模式，需要在仿真前先设置E场监视器，H监视器。然后仿真完后看2D/3D 里的场分布

小编留言：

这些我知道，问题就是我不知道如何通过场监视器来判断在传输方向上是否有分量。比如说，H场监视器设置在传输器件的中间，设为Y方向。仿真后的场监视器中有X,Y,Z,Abs.四种形式。看哪一种，怎么判断?因为你点击X,Y,Z会显示不同的场分布（X,Y,Z是不是指代H的三个轴分量?但是场监视器怎么表示三个轴的分量?）。如果我点击场监视器，让其显示H的力场线，假设没有看到力场线在传输方向有分量，是不是可以凭此断定在器件中传输的是TM模式?

小编写了好多，以下面一个在线例子的喇叭为例吧。极化是Y轴的，TE10的主模。

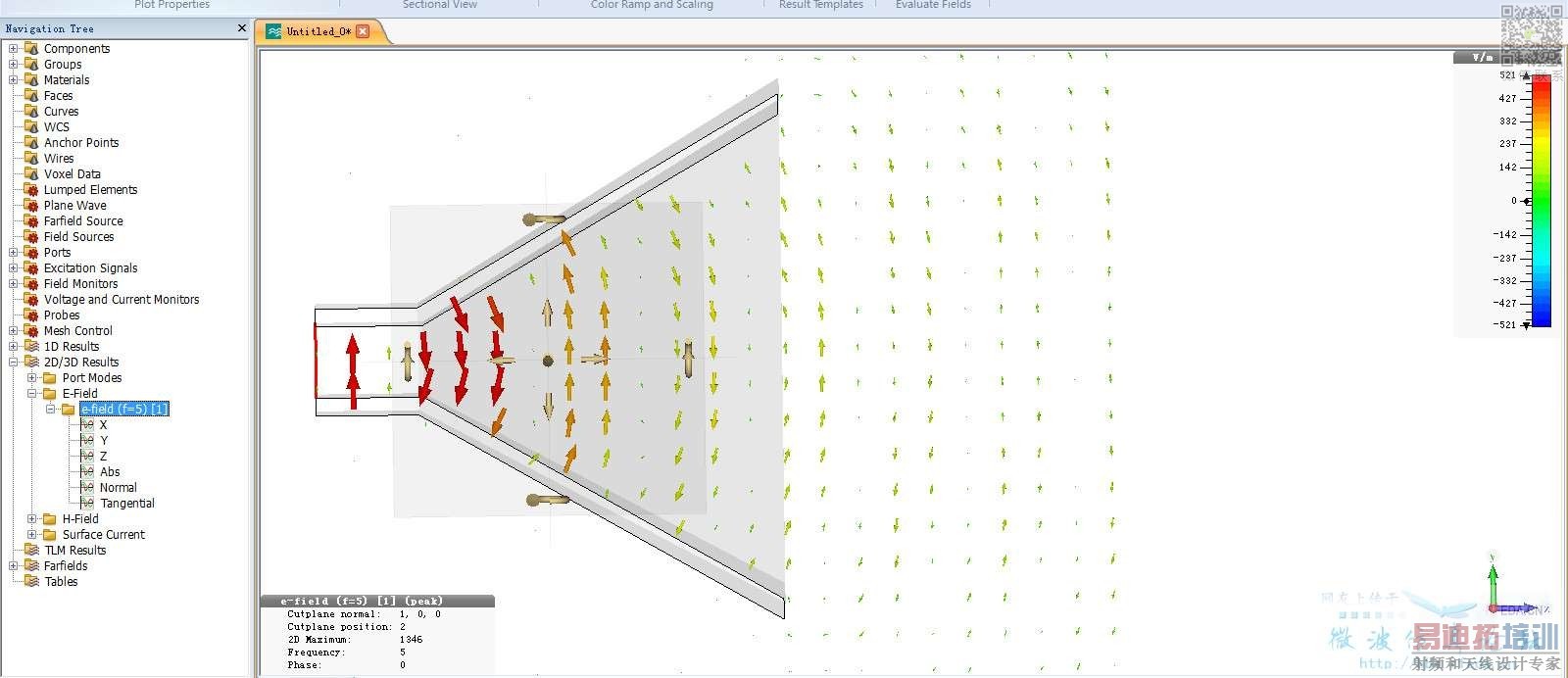

直接点击文件夹可以看到3D

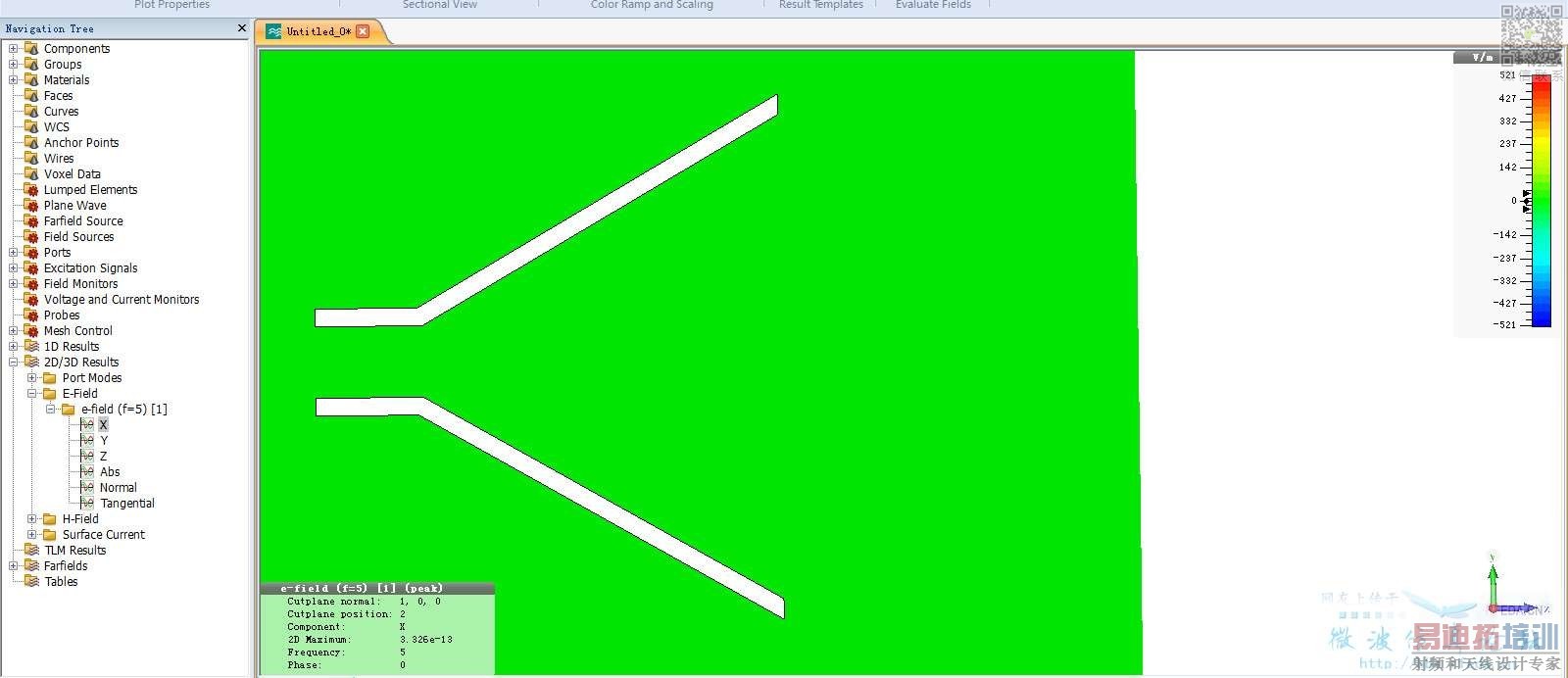

X分离基本没有

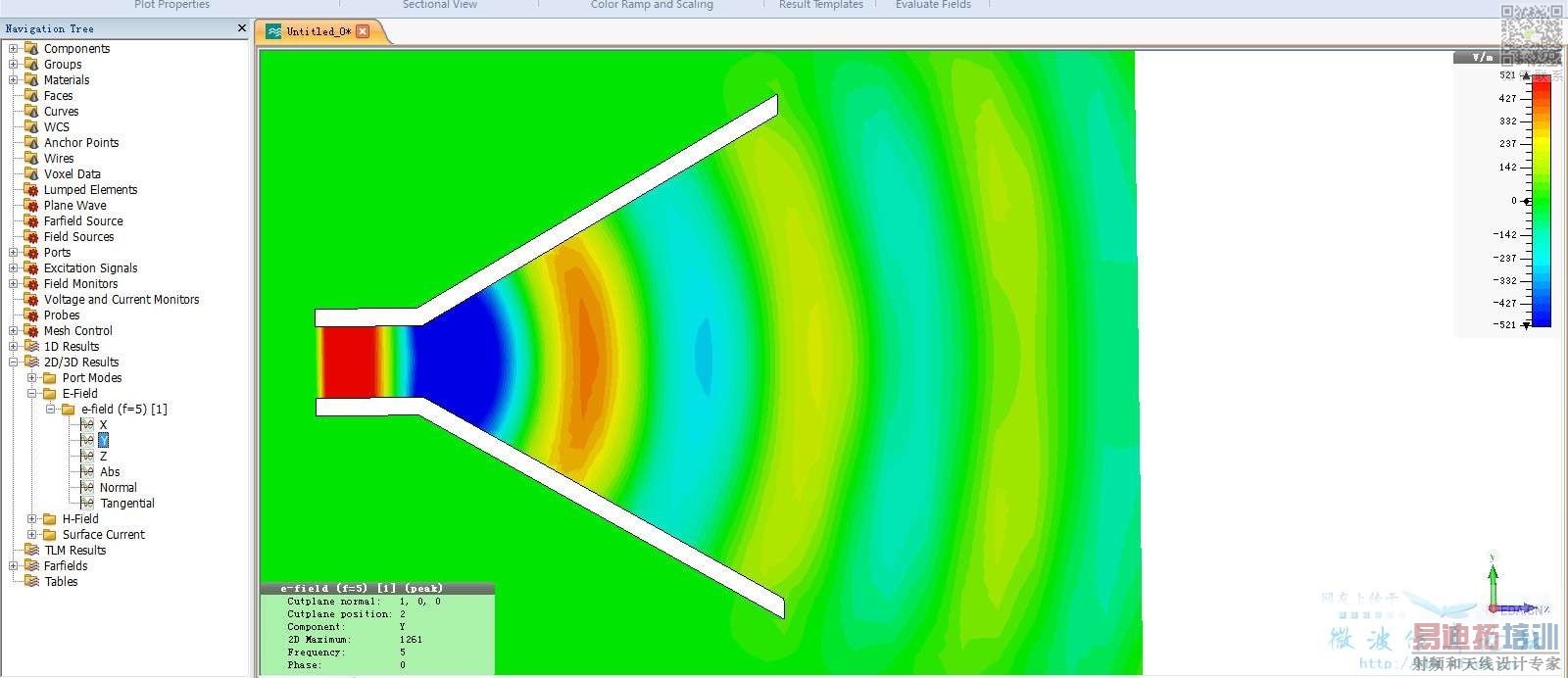

Y轴很多，很明显

横电波，即沿传播方向Z轴几乎没有，但在喇叭变换段有模式转换。

小编留言：

突然想起来一个问题：你的场监视器设的在X平面，YZ分量是可以看出来有没有，但是X分量不是与监视器的面垂直，能用来做判定X方向无分量的依据么?

我倒是觉得还是应该多看看 经典的微波教材 将模式的理论  熟悉后再借助仿真软件来验证

小编留言：

可是熟悉归熟悉，最终的仿真你还是得从图形上得出。
