我在CS中仿真线缆模型：两根线缆一端相连，然后另一端接电阻再接地。可是我仿真时发现在两线缆的连接点处接地了，可是我要求的只是两端接地，中间连接点处不接地，我该怎么设置?还是说这是默认的，改不了?我用的2011版，我记得2013版应该是可以设置线缆端点是否接地，那我这2011版可以设置吗?

版本太老了，不过应该也可以设置的
Trace下的有接地标志。

可是2011版没有找到这个接地的标志，是没有吗?如果没有我应该如何处理呢?

你如何发现：两线缆的连接点处接地了?     把schematic 贴上来看看?

谢谢LZ，感谢LZ

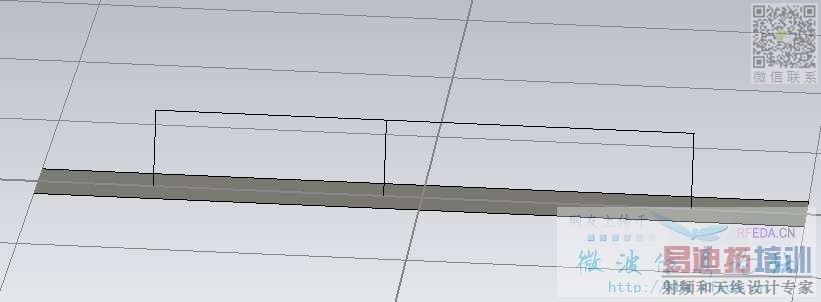

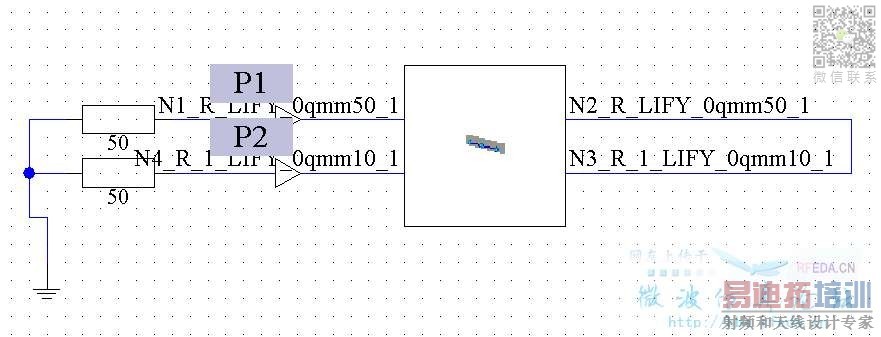

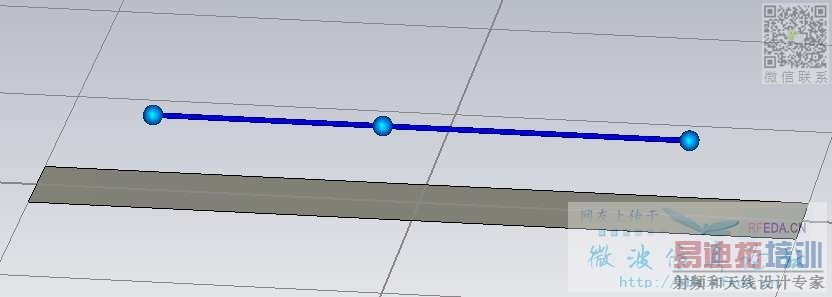

我在CS中建立了一个模型，如下面的第一个图，在DS中加入电阻，并将两个线缆相连，如第二个图所示，然后进行AC和Transient 仿真，在仿真过程中就会有下面都三个和第四个图，两图中都可以看出线缆的四个点（其中有两个重合了）都接地了，而我在DS中并没有设置中间两点接地。





大虾能不能指点指点啊！多谢！

DS中的地和这个没关系，估计你是在3D中设置接地了

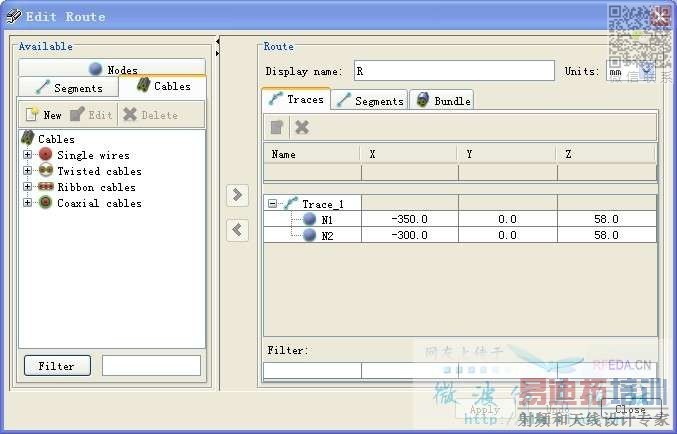

你用的2011版本我这里没有，你在traces下面的N1、N2上点击右键试试看有没有connected to 3D

右击之后只有：删除、新建traces两个选项，没有关于接地的。还有其他的办法吗?不会这个版本就是默认为接地了吧?

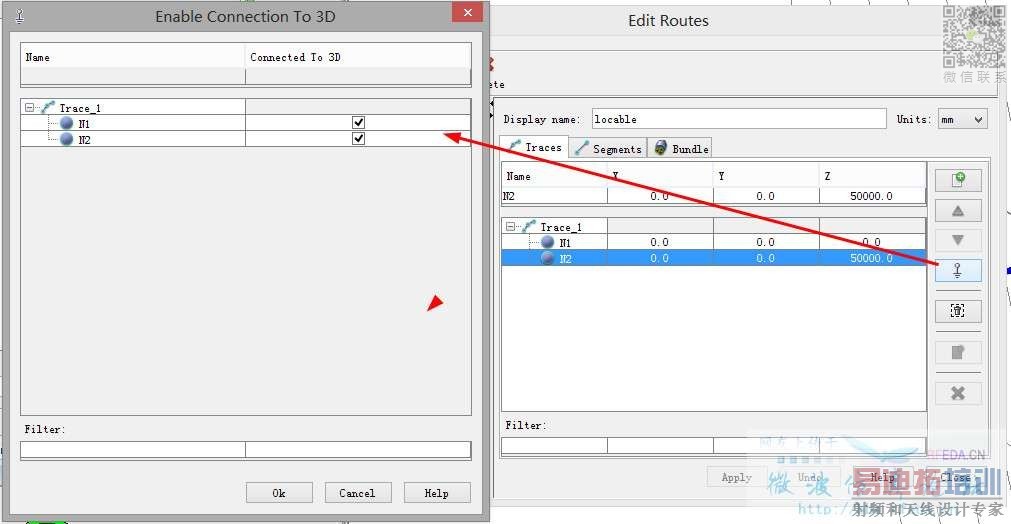

我现在使用了2013版本，结点可以设置接地与否了，可是我不懂这个结点接地与不接地有什么区别?请大侠指教！
