CST PCBS生成2D(TL)Modeling后，覆铜没有连接上

Cadene Allegro画的板子，导入到CST PCBS，检查发现：覆铜(Areas)的网络号为GND，没有问题。
生成2D(TL)Modeling后，仿真发现，采用覆铜连接的GND，都没有连接上。
请教大神们，是我哪里没有设置好吗?

什么叫没连接上?

就是将生成的模型搭接电路仿真，发现所有的地都悬空。
本来是通过覆铜连接在一起的，生成的模型内，也应该连在一起的。

能上传模型或截几张图么?
理论上如果GND都是覆铜连接，那么应该是练成一块的，给出的引脚都是地平面上的焊盘
如果是通过电感、电阻之类的连接在一起，那么就需要将这些器件添加在DS中
GND在CST中显示的不是一个net么?

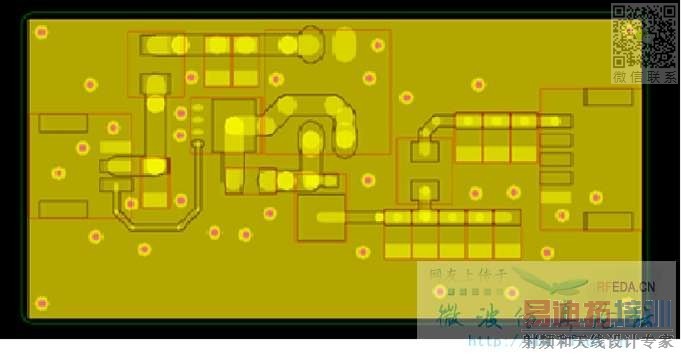

[attachment=63637]
所有的地的网络号都是GND，所有的电容等元件的地都是通过过孔和覆铜连在一起的，查看了导航树：覆铜和过孔的Net也全部为GND。

modeling之后，DS中是如何显示的呢?你是怎么判断出modeling之后GND都断开了呢

modeling之后,在DS中或是PSpice中，将所有的元件都添加上，刚开始就接个输入地，发现波形都不对；
通过放探针发现，其它的地都悬浮了。
加入地重新运行后，波形渐渐的都正常了。

大神帮我看看吧。

你这没CST文件，没法看。
