CST PCB局部导入仿真
导入什么样的pcb,局部有多大?频率到多少?网格有多少?怎么复杂了。
小编留言:
地铜皮上有很多孔,平面很碎,所以可能网格会很多,我对mesh的设置还不是很了解,这个有什么说明吗?谢谢
我猜一下小编的问题:
应该是在这个地方:

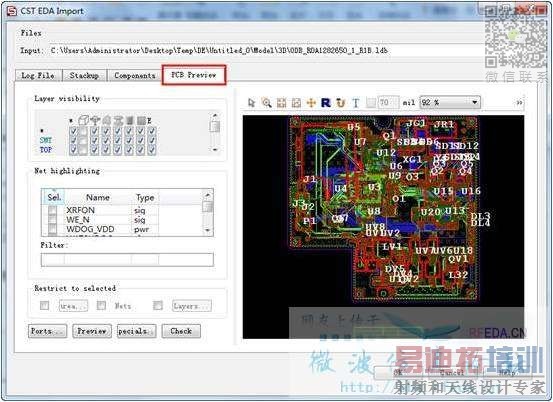

1. 将ODB++加入到CST-MWS后的界面如下,切换到PCB preview选项卡

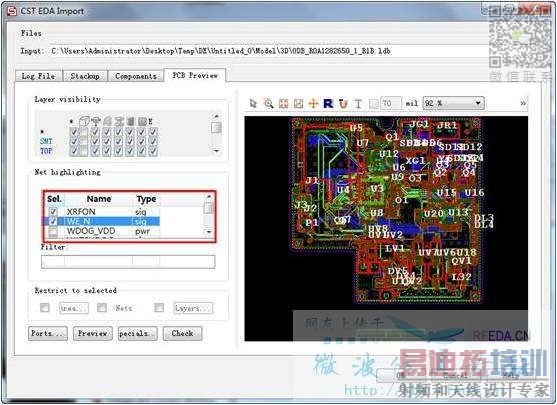

2. 在Net highlighting中勾选您需要仿真的Nets
3. 勾选后在Restrict to selected中勾选Area选项卡,并点击Area,输入需要仿真的区域,即以选中的Nets为参照,周围多大范围的PCB被考虑到仿真中

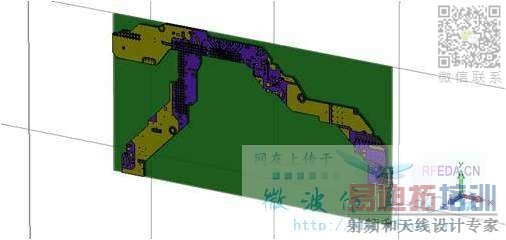

4. 设置完毕后点击OK,导入PCB板。此时再仿真时,边可以只对选中的Nets进行操作,导入后的PCB板如下图所示:
小编留言:
您好,发现问题了,为什么导入的模型网格都是均匀的,很多很密,而且还改不少,不是那种自适应的,是什么问题啊?
是的,就是这样的,如果导入一个这样的仿真,频率最高到10Gbps的话,需要什么样的机器性能,大概多长时间能做完一次仿真呢?
上传你的模型吧,先说有多少网格吧
小编留言:
终于发现网格太多了,而且是均匀的网格,特密,改了全局的网格设置,还是密,都已经简化到3,3,10了。这是为什么?local mesh里被加东西了?
机器性能方案:
(1)INTEL 雙路CPU
CPU ID: Intel Xeon E5-2687W v2 or Intel Xeon E5-2667 v2
Memory: Up to 384GB or 768GB
(2) CST可以使用GPU加速卡:
使用GPU加速卡要注意其記憶體使用量的問題,當GPU加速卡的記憶體足夠時,計算速度是很快,當其的記憶體不足夠時, 計算速度反而不及雙路的INTEL CPU,在個人使用經驗下,CPU時脈最好要超過3GHz的規格。
GPU加速卡可查詢CST官網
PS: 記憶體的使用量是跟網格數量和平行運算核心數量呈正比
我的是台式机,和上面的机器性能没法比
台式机可以做的,就是速度慢而已。
格点,频段改小点看看,i3 3.1G 4G ram一样用cst跑pcb。
