CST设计工作室后处理出错
录入：edatop.com 点击：
求助：
一、软件版本
CST2012 SP8

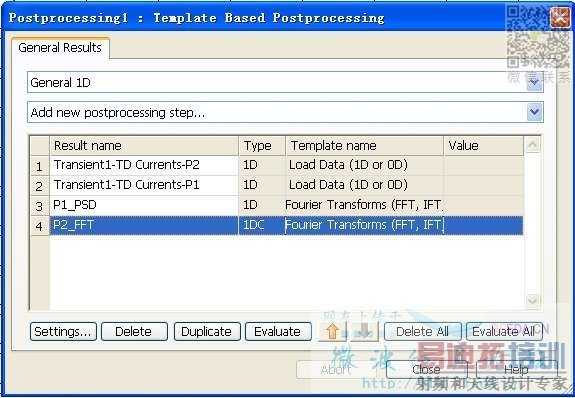

二、使用设计工作室仿真，进行后处理时出错
消息框弹出：

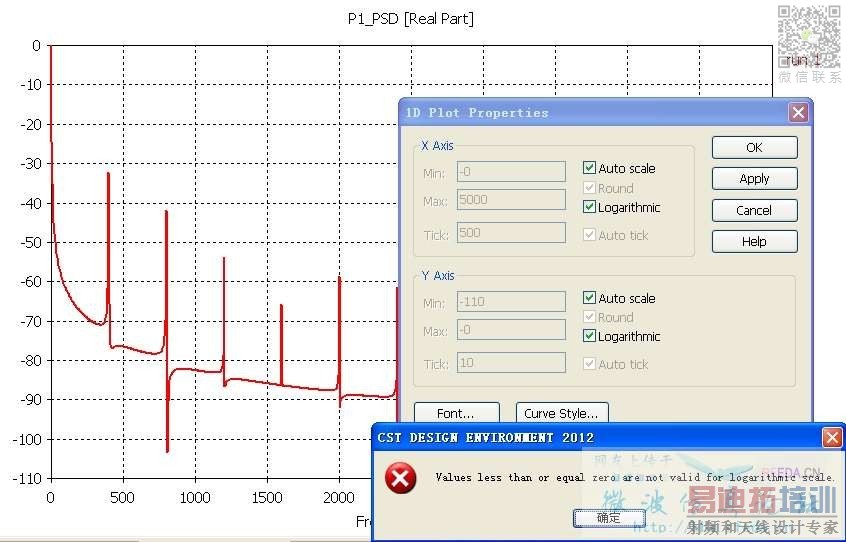

三、结果改用对数坐标表示，出错
请各位大侠帮我看看，是什么原因?
一、软件版本
CST2012 SP8
二、使用设计工作室仿真，进行后处理时出错
消息框弹出：
三、结果改用对数坐标表示，出错
请各位大侠帮我看看，是什么原因?
对数坐标不能从零开始。
后处理看着好像报的是P2_FFT_1，而不是P2_FFT
再仔细检查一下?
谢谢前辈的仔细观察，这是两次操作的截图。
后处理报的P2_FFT内容是一样的，都不能得出结果的。
在Specify Action下拉列表里，只要选择FFT都不能得出结果的，选择PSD能得出结果。
在后处理结果里，将Auto勾掉，重新设置范围，还是不行的。
在Results里，从0开始也会报错，将Auto勾掉，重新设置范围，是可以的。
建议上传cst文件
结果显示中不能设置从0开始，是因为log（0）是无穷小，没有意义
搞定了，因为纵坐标是负值，负值和0一样，其对数都是没有意义的。
谢谢前辈指点。
以后仔细一点就可以了
恩
但是不能进行FFT变换的问题，还是没能解决。
有CST文件么?或者导出的曲线?
