用CST电磁工作室计算铜片电感，电感值会随着环境空间余量的变大而增大希望哪位能指点指点我？
录入：edatop.com 点击：

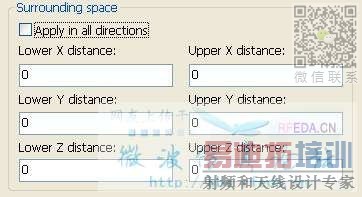

用CST电磁工作室计算长宽厚分别为62、20、2（单位mm），在Y方向两端分别加上1A和-1A的current port，从而形成1A电流；环境空间设置如下
边界条件设置成tangential e,h or j。先用稳恒电流求解器计算，后电磁求解器计算，得到
通过W=0.5*L*I*I，得到电感值只有0.54nH。

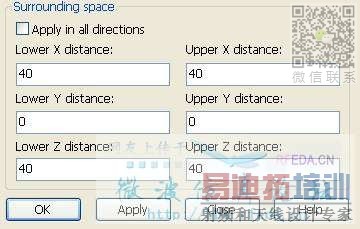

下面将环境空间修改成如下图所示
得到计算结果如下
这样，电感值就为27.4nH和理论值接近。
问题是电感值随着环境空间的余量增大而增大，想请教以下是怎么回事?非常感谢！
边界条件设置成tangential e,h or j。先用稳恒电流求解器计算，后电磁求解器计算，得到
通过W=0.5*L*I*I，得到电感值只有0.54nH。
下面将环境空间修改成如下图所示
得到计算结果如下
这样，电感值就为27.4nH和理论值接近。
问题是电感值随着环境空间的余量增大而增大，想请教以下是怎么回事?非常感谢！
