CST仿真结果和FDTD的MATLAB仿真结果有差别
录入：edatop.com 点击：
理想金属屏蔽腔体尺寸为 30cm×30cm×12cm，在腔体表面中心开有 10cm×0.5cm 的水平细缝。

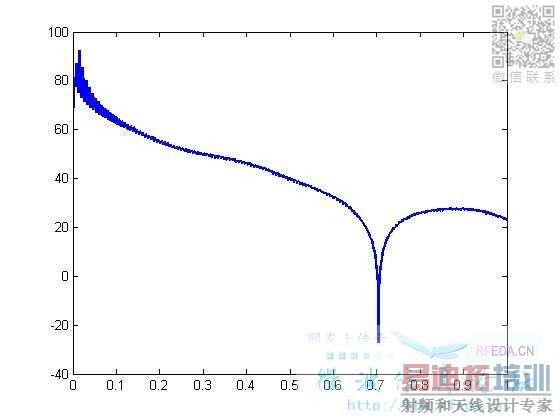

1.用CST的MWS建模仿真，计算屏蔽效能，结果如下（我将CST的结果导出然后用MATLAB作图的）：
CST的模型我也上传了：
[attachment=64935]
2.用时域有限差分法（FDTD）在matlab上计算了屏蔽效能，如下：
我不知道两个结果为什么有这种差别，第二个图中在横坐标0.8-0.9之间为什么会有振荡?
这是怎么回事?有没有好心人解释一下?在下感激不尽。
你matlab有些地方取的近似吧，是有多个谐振点的，你频率仿真的更高，会出现更多的高频谐振点的。
不知道该怎么解决呢
