屏蔽腔体内电场分布

录入:edatop.com     点击:

请问一下:我用CST软件仿真舱室(铁皮)内电磁场分布情况,想知道舱室内大致的电场分布规律。
仿真模型为3*3*3m舱室顶部有一吸顶天线作为辐射源,然后在某一平面开了一个门0.6*2m,在腔体内取了3个平面来看,z=100mm,z=1000mm,z=2500mm来看空间电磁场分布,但是观测的平面的图看不出什么分布规律。

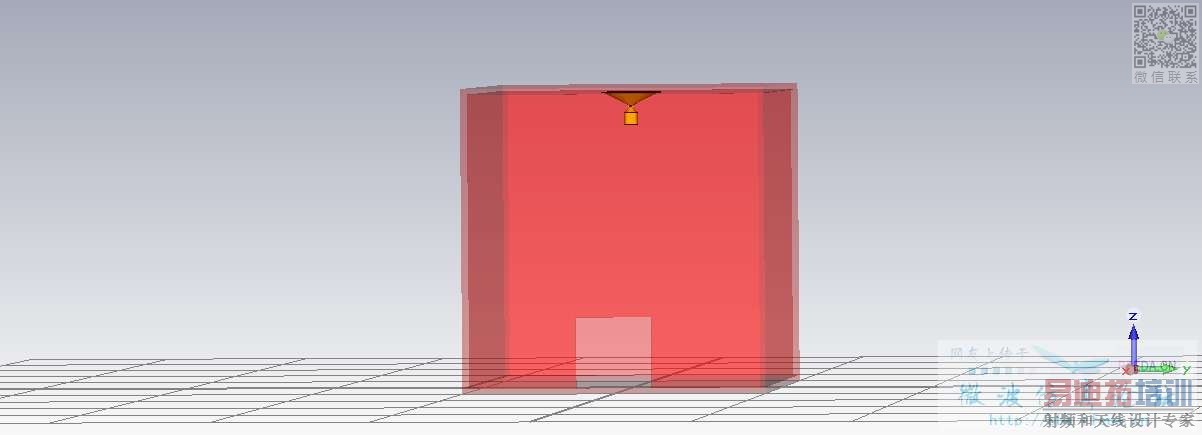

我的仿真模型为:

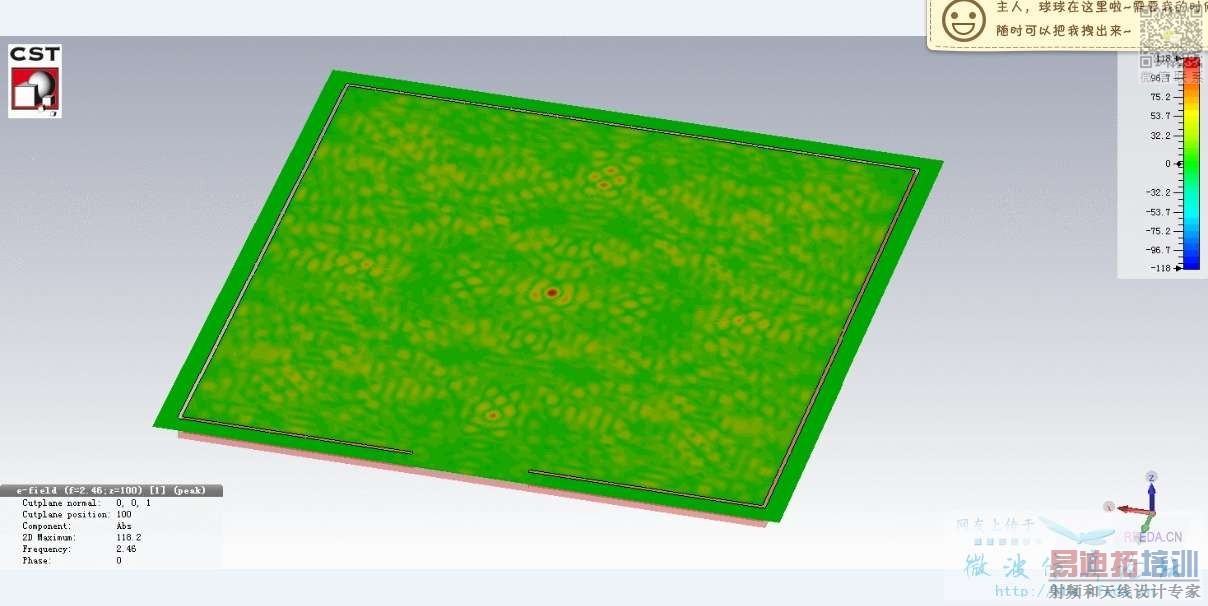

仿真结果为:z=100mm

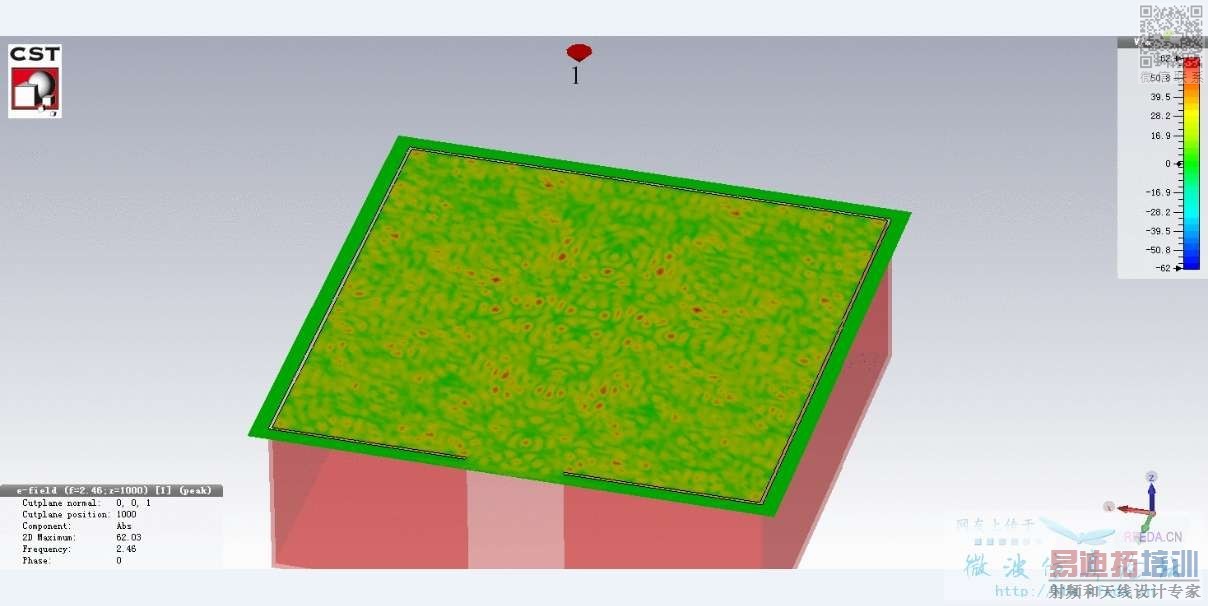

:z=1000mm


你想要得到什么规律呢

这样的分布感觉很杂乱,没有波导腔体内部的电场分布那么明显。
本意是想知道哪些地方电场强度超过规定标准,知道这些地方是否影响到敏感设备正常工作。
请问CST能仿真一条线(z轴)上的电场分布吗?

你的 三个 平面是怎么设置的啊?怎么获得平面上的场强的啊?

监视器中选择近场E-field右边点击平面设置就行,自己可以选择任意一个轴然后设置。

画一个curve,然后用处理计算curve上的场就可以了

画curve,然后用后处理模块只能得到这条曲线上的平均值吧,不能得到沿着这条曲线上每一点的值。

很简单 你把E-field视图中 bar中数值上限值固定为标准值
看哪些区域为红色 即可

谢谢了,以前我弄错了,已经解决了线上的仿真分布。

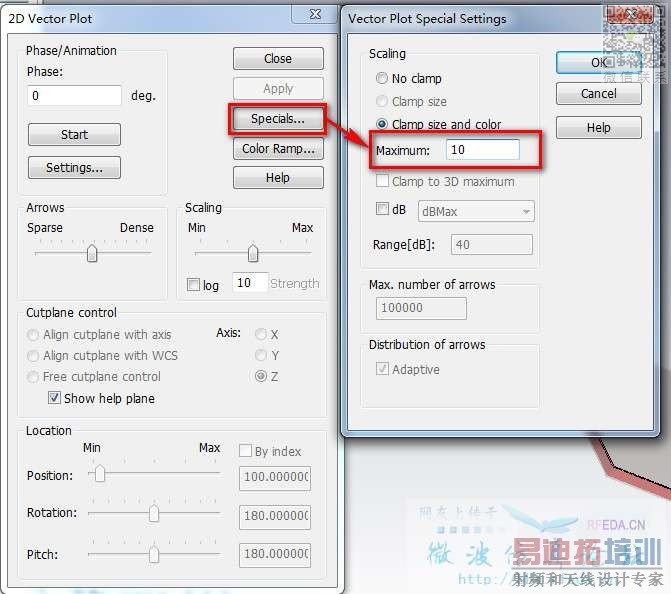

不知道我找到的是不是你所说的上限值。我修改了图1的值。



得到图2的结果,



图2中红色区域表示超过了标准吗?
我这样设置时你说的那个意思吗?


仔细看了一下这个数值只是改变场图形显示的方式,这个值越大说明场的分布图密集,越小分布越疏散。那请问你说的那个bar中的标准值是在那里?能给一点大致的过程么?

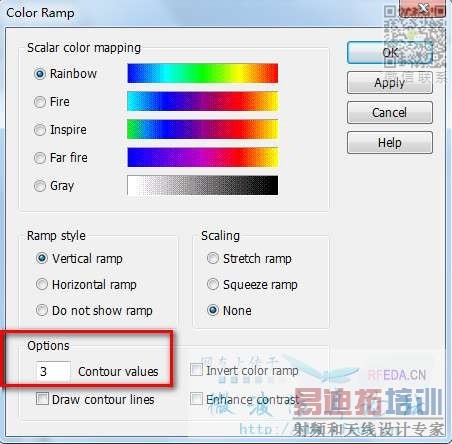

谢谢了,知道如何设置了。如下图
[attachment=64968]

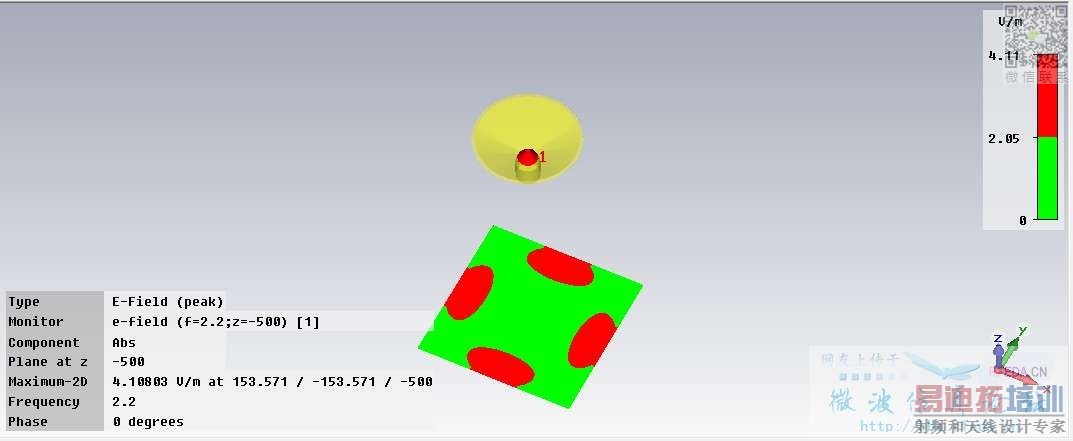

最大值设置为10V/m,GJB151A中规定舰船下方甲板标准10V/m。得到仿真结果



从图中可以看出存在部分区域场强值超过GJB151A中规定值。

但是请问:如果通过改变地面为透波材料或者在舱室内加入吸波材料,依然不能将舱室内电场值降低到GJB151A标准值,可以在数据上显示该区域吗?那样敏感设备不放在该区域也行。

上面设置图没显示,补充:
设置如图
