两个端口同时激励遇到的问题
录入:edatop.com 点击:

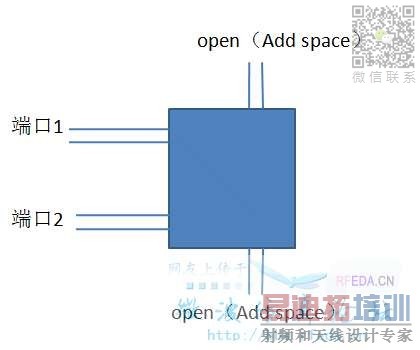

一个网络有四个开口,把其中两个开口设置成波端口1和2,端口1和2对称,两个端口同时激励;另外两个开口也对称并设置成open(add space)边界条件。网络是耗能材料。如图
现在希望从端口1和2馈入的能量尽量不要反射(-20db左右吧),尽可能多的在网络中消耗。请问在两个端口同时激励的情况下达到目标,是否有S1,1+2。或者只考虑S11. 还有在后处理模板中添加S11db,另外在计算时,还会报错Template bassed postprocessing result"S11db";Error in calling"Evsluate1D"function(S Parameter datafile not available)
现在希望从端口1和2馈入的能量尽量不要反射(-20db左右吧),尽可能多的在网络中消耗。请问在两个端口同时激励的情况下达到目标,是否有S1,1+2。或者只考虑S11. 还有在后处理模板中添加S11db,另外在计算时,还会报错Template bassed postprocessing result"S11db";Error in calling"Evsluate1D"function(S Parameter datafile not available)
可以看看你的端口port Signals是不是有两个? 你的结构比较对称,CST在这种情况下很可能会默认结构对称,实际只激励一个端口,然后另外一个推算出来。 如果是这样,需要在设置里把一个对称的选项勾掉。
谢谢,我试试。
可以在时域仿真的时候悬着2个端口就行了
您好,请问 “ 悬着2个端口 ” 是什么意思呢?
您好,请问 “ 悬着2个端口 ” 是什么意思呢?
