CST圆筒形测试电场
录入：edatop.com 点击：
请教这个圆筒形的电场求解怎么设置呢?找了好久没找到，极坐标吧应该，在哪设置呢
先占个沙发，马上给出详细的过程

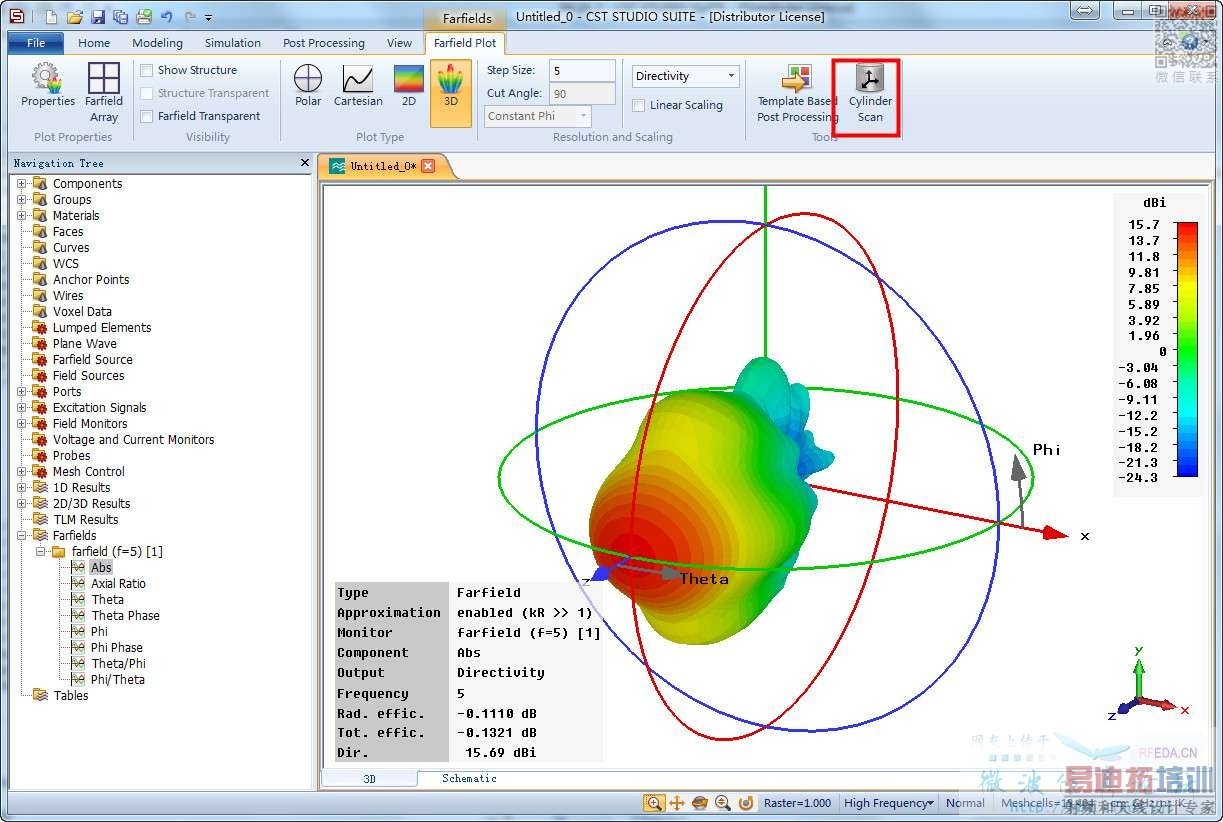

1. 以喇叭天线为例子，先仿真得到远场方向图，点击Farfield Plot中的Cylinder Scan

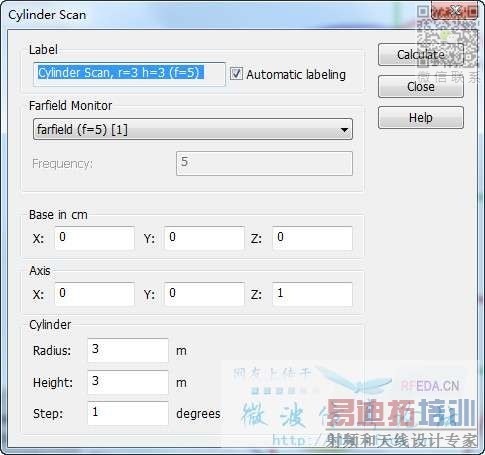

2. 弹出的对话框中，输入柱面的信息，RE测试一般是1m 或3m
3. 点击Calculate 即可得到你要的结果咯
4. Mission Complete！
大神，如果要仿真的不是天线周围一圈的电场，求得是距离某一天线特定方向一个圆柱形电场值呢，就是辐射源不在桶中心。
谁规定辐射源一定在桶中心了
仔细看看我的截图 base in cm什么意思?
我2012的CST咋没见到Cylinder Scan
把Farfield plot里面翻遍了
CST2012木有 这是2013新加入的功能。
建议更新你的CST版本
