CST采用两个波端口同时仿真两成一定个角度的个天线时,提示错误

录入:edatop.com     点击:

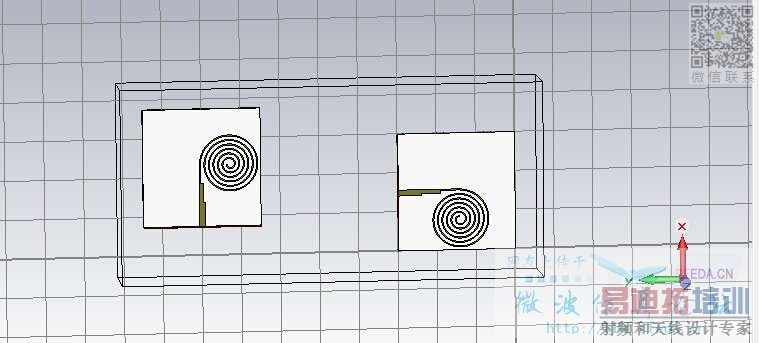

当两个天线与CST的全局坐标对准,也就是波端口是与全局坐标对准的时候 仿真不会提示错误。



天线旋转一个角度时,另一个天线的端口与全局坐标不是对准的,也就是与全局坐标成一个角度,仿真出错,如图。
请大家帮忙看看


改用F求解器即可。不要用T

必须改吗,仿真的是UWB天线,时域求解

必须改。

时域求解器的六面体网格决定了只能使用平行于坐标轴平面,增加一段弯曲的传输线使端口平行于坐标轴平面也可以

明白了谢谢

偶也,明白了谢谢哈
