CST2012里怎么看轴比随频率的变化？
录入：edatop.com 点击：
看了置顶帖子后，依样画葫芦，不过因为装的是2012版本，所以界面不一样，尝试了一下没有成功，大家帮忙看看错在哪，先谢啦。
第一步：solve->field monitor->设置broadband，这里只有采点数（21），因此理解过在求解频率内采点21次

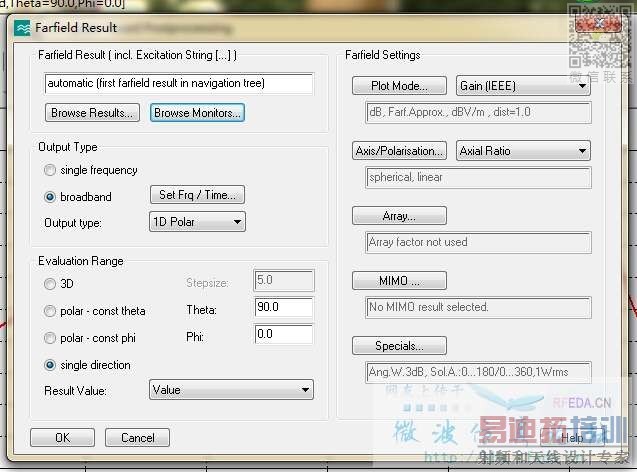

第二步：Template based postprocessing->farfiedl and antenna properties->farfield results,设置如下：
运行后，得到的是增益随频率的变化，在farfields 结果下面，每个频率都自动计算了轴比，但我们想要得轴比随频率的变化却没自动给出
第一步：solve->field monitor->设置broadband，这里只有采点数（21），因此理解过在求解频率内采点21次
第二步：Template based postprocessing->farfiedl and antenna properties->farfield results,设置如下：
运行后，得到的是增益随频率的变化，在farfields 结果下面，每个频率都自动计算了轴比，但我们想要得轴比随频率的变化却没自动给出
请问小编的问题解决了吗?我的是2013找不到论坛旧帖里的farfiled（broadband）相似的对话框。查帮助也没具体说位置。2013里的设置跟你的一样，结果也是只能看plot mode后面的那项，看不出轴比。
论坛旧帖：http://bbs.rfeda.cn/read.php?tid=40719
唉，没办法我又把帖子顶起来了，折腾了快一个星期了，还是没有解决这个问题，论坛里有做过或者软件操作好的大神帮帮忙吧。help也看了，什么都没写的感觉。我知道最弱的方法就是一个个记录然后用origin画。不过既然cst旧的版本都能实现，不至于越新功能反而退化吧。
问题见小编
图里的增益其实就是轴比。
啊?我没注意呢，谢谢小编，我再看下
