求助CST仿真混合模HE11模的设置问题？
录入：edatop.com 点击：
请各位大侠帮我解答一个问题：

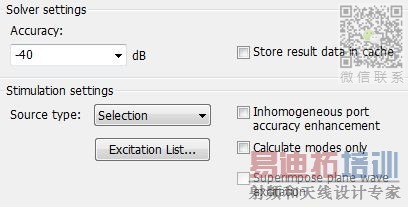

模型：皱纹圆波导（就是在光滑圆波导内壁开有周期性槽纹）支持混合模HE11传输，我想看HE11模传输时皱纹圆波导的S11和S21参数，在CST中没办法直接加载HE11模激励，但HE11可分解成TE11和TM11的混合模，具体为：100%HE11=85%TE11+15%TM11，所以我准备用excitation list来设置TE11和TM11的混合模，TE11和TM11在端口模式序列中分别是第1个和第7个。
具体设置如下：

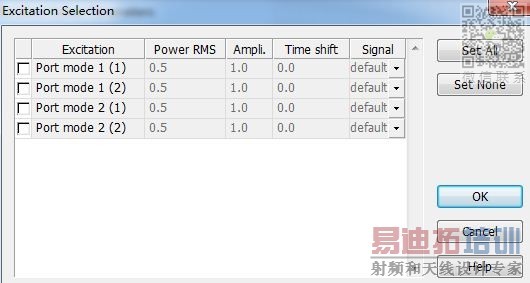

第一问题：TE11和TM11的Ampl.设置成多少是正确的?我现在设置成开根号，srqt(0.85)=0.921,srqt(0.15)=0.387，不知道这样是否正确?
仿真得到S参数列表如下：
在得到的S参数列表中还是把TE11（7）和TM11(1)分开计算S参数，但我想得到HE11模激励下的S11和S21参数，即85%TE11+15%TM11混合模的激励下总的S参数。请问我怎么设置才能得到?
万分谢谢！
模型：皱纹圆波导（就是在光滑圆波导内壁开有周期性槽纹）支持混合模HE11传输，我想看HE11模传输时皱纹圆波导的S11和S21参数，在CST中没办法直接加载HE11模激励，但HE11可分解成TE11和TM11的混合模，具体为：100%HE11=85%TE11+15%TM11，所以我准备用excitation list来设置TE11和TM11的混合模，TE11和TM11在端口模式序列中分别是第1个和第7个。
具体设置如下：
第一问题：TE11和TM11的Ampl.设置成多少是正确的?我现在设置成开根号，srqt(0.85)=0.921,srqt(0.15)=0.387，不知道这样是否正确?
仿真得到S参数列表如下：
在得到的S参数列表中还是把TE11（7）和TM11(1)分开计算S参数，但我想得到HE11模激励下的S11和S21参数，即85%TE11+15%TM11混合模的激励下总的S参数。请问我怎么设置才能得到?
万分谢谢！
100%HE11=85%TE11+15%TM11
这个是指模式的功率还是模式中电场的幅值?
你好，这是功率分布！
小编您好，请问您是如何同时加载两个模式的?如何进入您图片中的界面设置的?谢谢！
问小编一下：
1、100%HE11=85%TE11+15%TM11这个比例固定吗?如果固定，仿真后传输过去的的可能会存在模式互转，这样比例就发生变化了。
2、广义S参数都是基于简正模的，混合模S参数直接无法获取，需要自己处理吧
就是这样设置的，你试试就知道了！
多谢小编分享了
感谢小编分享。
