关于仿真结果的SE处理

录入:edatop.com     点击:

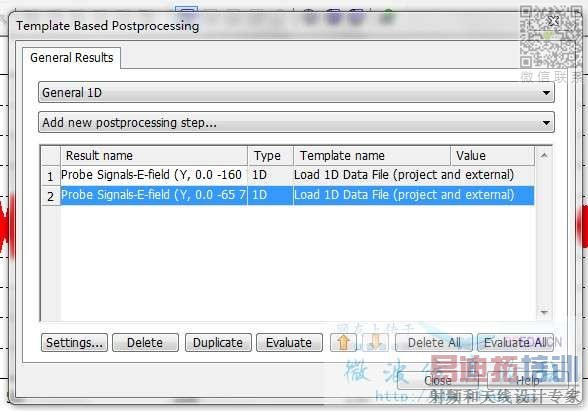

作为一个新手,进入论坛厚收货颇丰,这两天一直在看需要的帖子,看大神们的回复,自己尝试着去做,努力看Help文件。看到有个帖子里 说用Template based postprocessing可以计算腔体屏蔽效能的SE值,但是自己尝试了很久,只能做到这一步



然后以就不知道怎么处理了,找不到“减”货真任何可以把两个探针结果进行处理的选项啊,帮助文件了也没找到说明,我是不是忽视了什么?希望懂的大神能教教我

general 1D→ mix 1D

昨天尝试mix了 第一次用的Log10A-Log10B的公式,能得到1D结果,后来想尝试一下Log10(A/B),怎么就不行了,公式输入完在TEMPLATE里自动识别成0D了,然后就无法运算,是公式错了么?

1. 计算屏蔽效能SE的话 肯定是计算电场场强,不是能量   所以 一定是log20 不是log10
2. 为何不直接把探针处的dB值先取出来 然后直接 A-B。

恩,昨天都试过了 差不多算是解决了,现在就是精度太差,还在摸索,做不到别人的那中水平。非常感谢你耐心的解答!

CST有本丛书15中有关于SE仿真的介绍,我也是从那里面学的,建议你也看看

看了呢,看来看的不够仔细。另外能不能问下,我在看PLANE WAVE波形时,可能激励时间只有十几ns,但是图上的时间轴一直到到了250ns,这样波形看起来就特别窄,看不清,这个能手动解决么?

右键plot properties把那个auto scale勾掉,选择合适的x轴范围即可。

试了试,成功了成功了 太感谢了!

小编求助  求SE 是要设置两个探针是吗?   一个在导体内  另一个呢?  再说必须要自己用20log(E1/E2) 设置公式来求SE吗 ?  没有直接像HFSS中直接设一个点即可求SE的方法吗?   我是新手求助
