关于CST材料shielded cable的一些疑问

录入:edatop.com     点击:

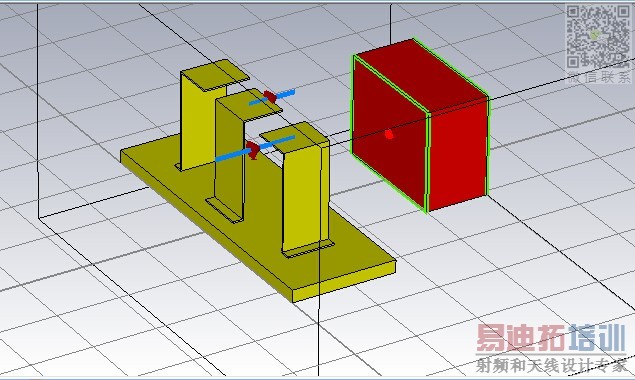

如图,目的是仿真带有通风网孔和狭缝的盒子内的线缆的串扰问题,左边是IGBT的简化模型,激励源是IGBT的开断电流,才用的是WMS中的TLM方式计算,当我把盒子中的wire材料设置为shielded cable的时候,仿真的计算时间大幅度的延长了,大部分是卡在下面图片的地方



貌似是做关于shielded cable的频域计算时需要特别长的时间,查找help文档也并没有对这种材料做过多的说明,只是解释了一下设置的参数的意义。请教一下各位,对于这种材料为什么会在这个地方花那么长的时间去计算,怎样去优化它?
PS:盒子里的线缆不接触盒子,盒子的材料是铁,厚度设置为0.1mm

是不是,CST对你的shieldcable网格剖分太多?猜的哦

有可能是这样,但是shielded cable这个材料我是没办法修改网格的。您有没有好的办法呢?

仿真时间太长了吧,你这个是1e-5s,那就是10000ns了。缩短点试试

这里面的时间我不太清楚怎么调,您能告知一下么,好像有很多地方可以设置仿真时间的

你是自定义了激励信号么?还是默认激励的?

信号是自定义的,时长是2us

仿真频率呢

仿真时间步长与最小网格大小有关。最小网格大,仿真时间步长也大,总的仿真时间会短。还是要想办法做好网格剖分,让最小网格变大一些。
