遇到了关于平面波的问题
录入：edatop.com 点击：

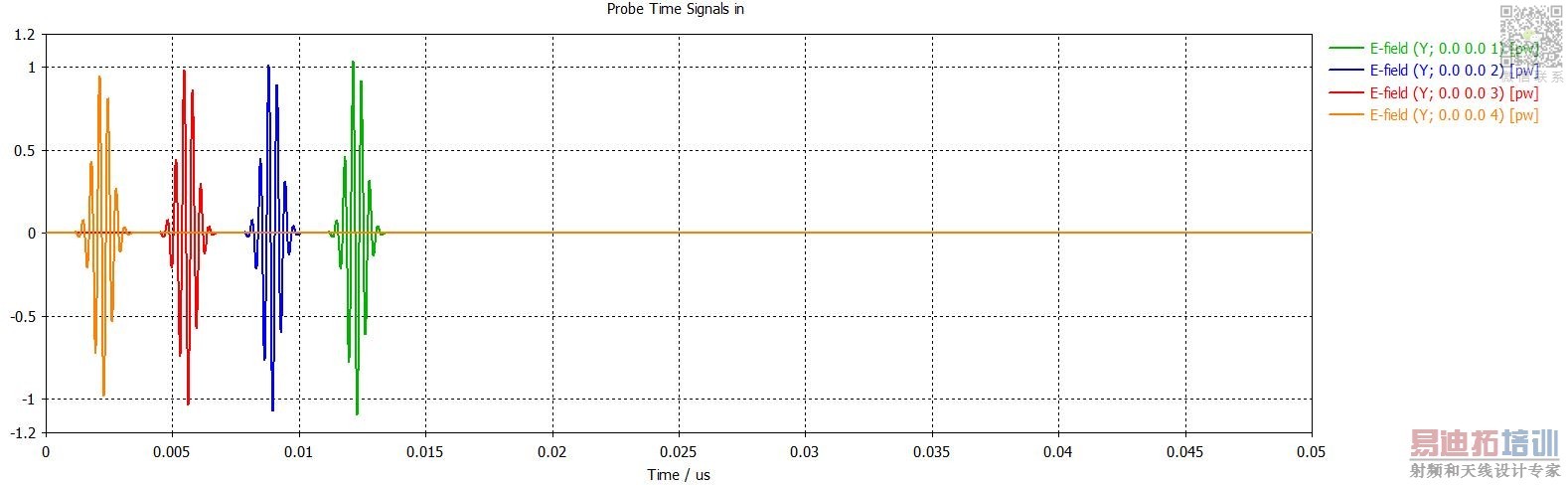

我设置了一个平面波激励，激励信号用的默认的信号，让平面波在一个空气盒子里传播，结果在探针上发现激励信号越来越大超越了激励信号本身了，是我设置的有问题吗?

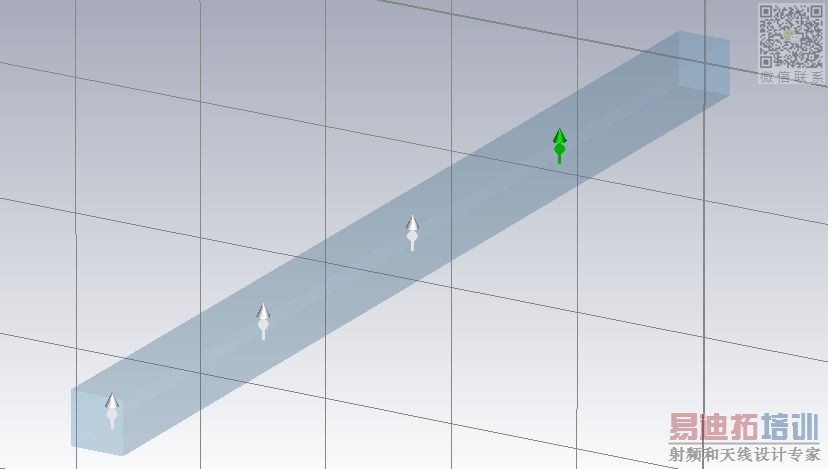

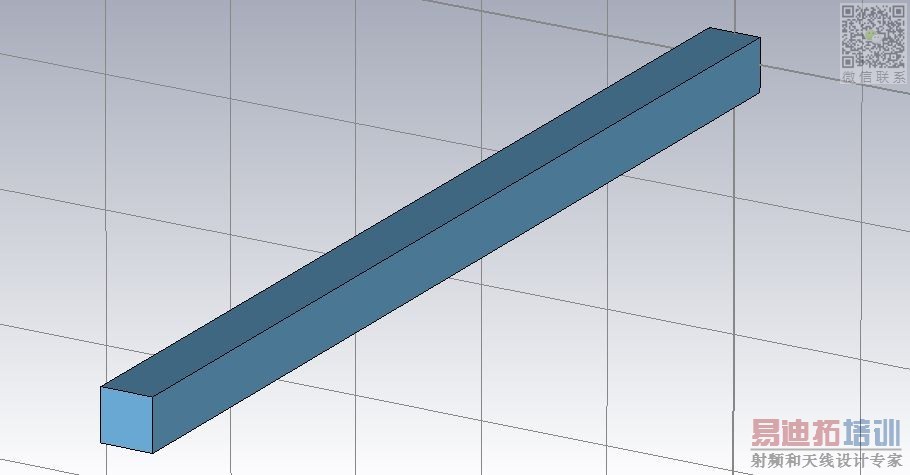

这是模型和相关曲线的图

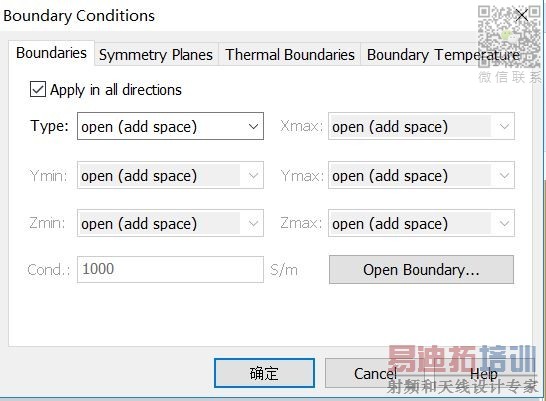

边界条件呢

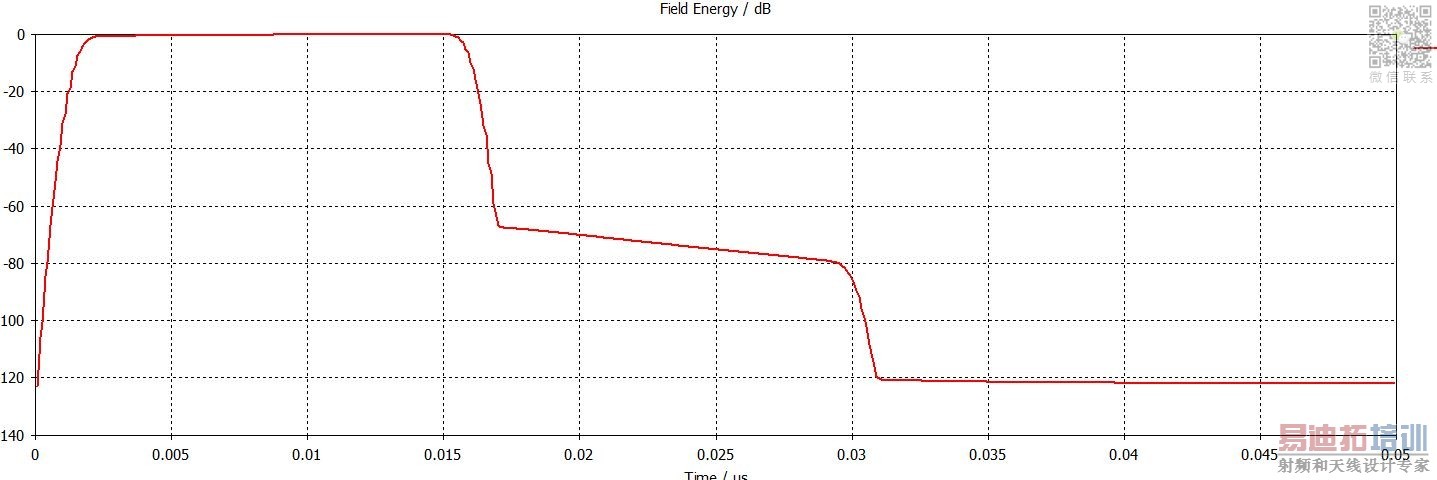

模型截个图看看吧，能量曲线和探针值，最好都有曲线
这是模型和相关曲线的图
图我上传了，求大神帮我看看是不是我设置出现了问题，非常感谢
你这个仿真结果很合理啊，哪里不对了?
平面波是1V/m，你应该设置了频率范围吧，探针上的波形和激励信号相同
信号幅度依次变大了，只是不太明显，按理论来讲应该是完全不变才对啊，而且这是我加密了网格后的结果，如果按默认网格设置幅度会达到1.5左右，是说必须继续加密网格才能得到平面波传播的合理结果吗?
