S11太小  仿真参数设置

录入:edatop.com     点击:

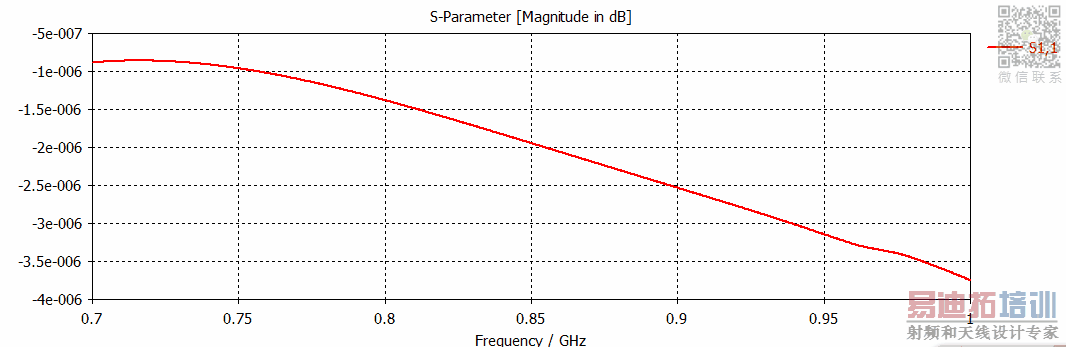

求助大神们,小弟刚用CST2014,天线的各项参数没问题,但是仿真出来的S11太小了,这是什么原因.....求解答,感激不尽



不要沉.....急感谢各路大神

不知道天线有多长,是不是频率范围设的不够宽?

同上。
你的观察频率范围是0.7 - 1.0GHz。
常用的范围可能为0.5 - 3.0GHz, 或者 0 - 3.0GHz.
你的截图pattern上只能看到一部分。
无法推断电长度是不是够在1GHz以下产生谐振。
可以先算算看 pattern的电长度对应的谐振频率。

首先谢谢您们,我的频率范围是对的,之前天线用H F S S仿真过在9 2 2 MHz,把CST频率范围加大也是S 11都很小,之前H F S S仿真能达到-30 dB的。我怀疑是馈电有问题,或者边界条件监视器设置不对。

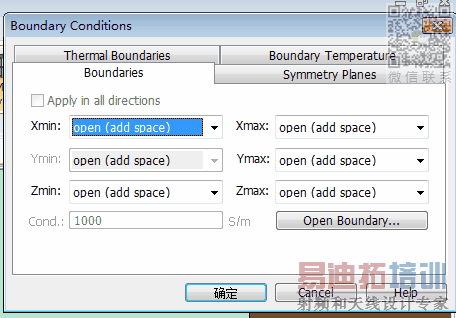

嗯,好,那首先你的边界条件是对的,没有问题。
那问题可能是端口处了,端口两端有接触到板子跟天线吗,材质也都是金属吗?
方便的话,模型传上来瞅瞅喽。

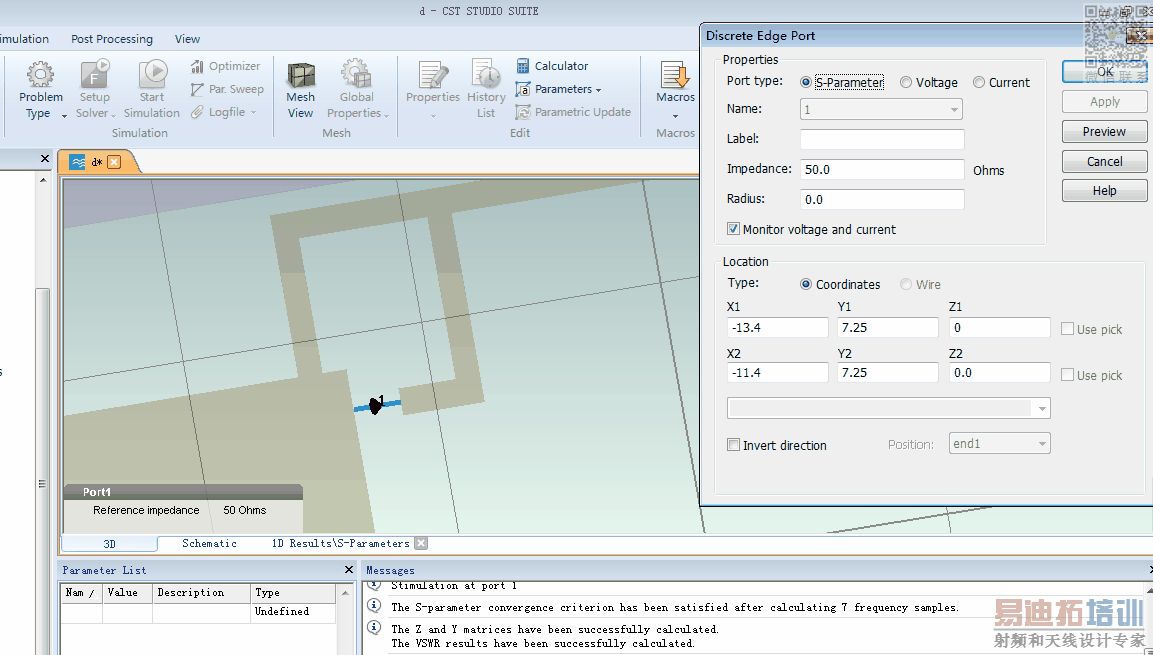

设置端口的时候是用pick选取的两个点,一个是天线左端底边中点,如图,另一个点就是改了一下X坐标,正常的操作啊材质是铜,copper。我完全模仿CST中的单极子例子仿真的结果S11也有一点区别,不知道哪里的设置有问题。

我用的是芯片馈电,有阻抗,这个在HFSS里就画一个矩形线积分就行了

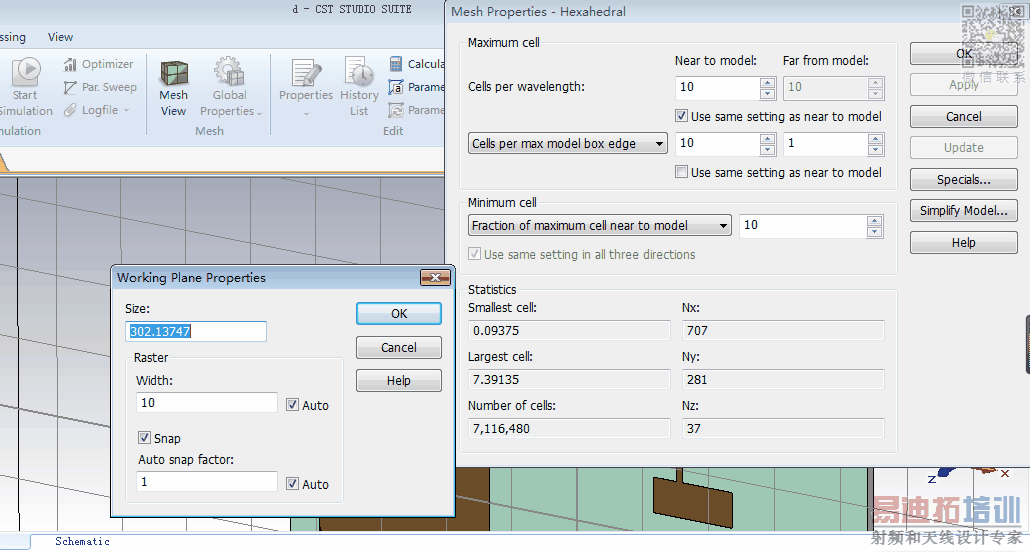

方便截图看看 馈线位置和的网格剖分吗
或许网格设置的原因导致馈线设置不恰当
之前的同仁有遇到类似的问题

额,您看我上传的截图
