CST或HFSS建模问题求教

录入:edatop.com     点击:

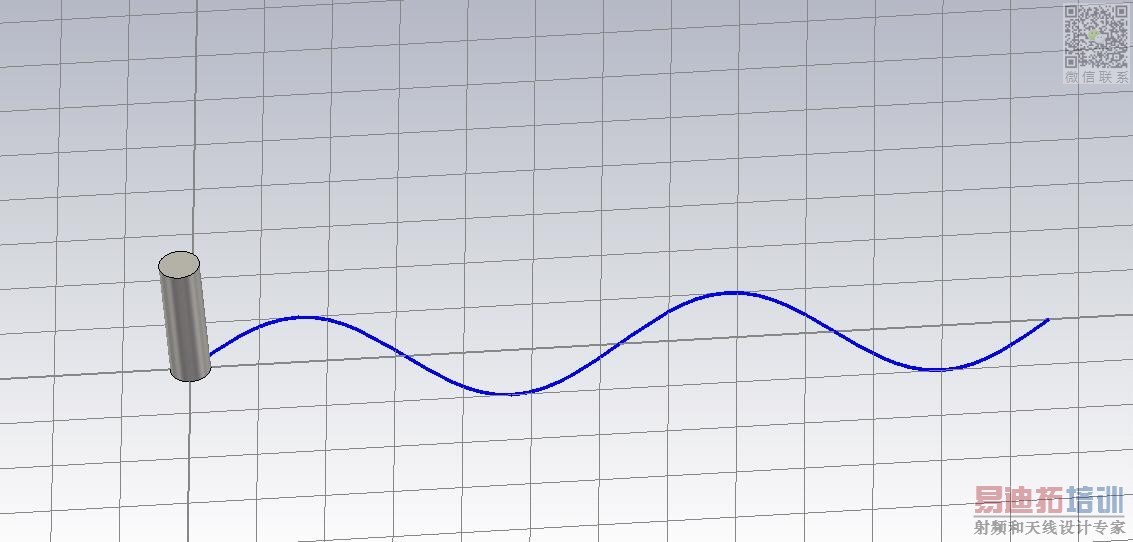

在HFSS或CST中沿着一条曲线的轨迹放置(或复制)几根金属柱,这个模型该怎么建立呢?


     有币,碰碰运气。

...........................

      洪荒之力,来吧

使用脚本语言吧,用移动复制的命令

谢谢您的回复,能具体指导一下么,VBA不太会啊

如果不嫌麻烦的话,通过选中两个点一个一个进行复制。
例如,选中第一个圆柱底面圆心,再选中曲线上你要复制的下一个位置的点(如果可以选中的话),选中你要复制的圆柱,tranform--translate-- copy-- use picked point,就可以成功复制了。

把试着把圆柱位置设为中间变量,用曲线方程表达出来

移动变量用曲线方程给表达出来!

这样貌似是不行的


不行吧。

嗯嗯 这样是可以  虽然麻烦些,我还是用了脚本

把圆柱的圆心设置成变量,就是曲线方程,试试看



VBA复制移动
'#Language "WWB-COM"
Option Explicit
Sub Main
    Dim x As Double, y As Double
    For x = 0  To  10  STEP  0.5
        y= Sin(x)
    With Transform
     .Reset
     .Name "component1:solid1"
     .Vector x, y, "0"
     .UsePickedPoints "False"
     .InvertPickedPoints "False"
     .MultipleObjects "True"
     .GroupObjects "False"
     .Repetitions "1"
     .MultipleSelection "False"
     .Destination ""
     .Material ""
     .Transform "Shape", "Translate"
End With
Next x
End Sub

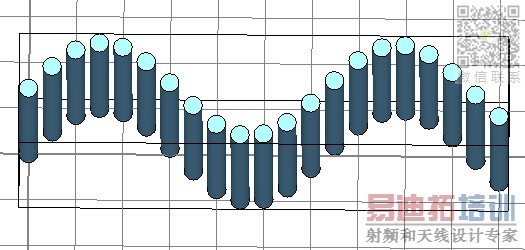

这个不好描述,回复到帖子中的一段代码,你看看吧。

六楼的方法应该可行,小编试了没?

嗯嗯   多谢你的热心帮助

是可以的,多谢关注

高手高手高高手啊。
