CST MWS无穷大衬底如何设置？
录入：edatop.com 点击：
请教各位兄弟，我要仿真一个FSS，FSS结构的上半空间是空气，下半空间是无穷大衬底，请问这种结构在surrounding space里是如何设置的?非常感谢！

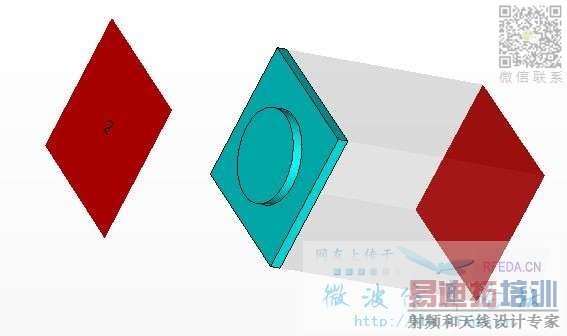

谢谢斑竹。我自己摸索设置了一个类似的东东，在背景那里设置的是多层的。但是仿真结果还不太对，我两段用了波导端口，PEC+PMC边界，这种设法使我们不能像FDTD一样把玻璃衬底设置超过下端口，最多和端口位置重合，因此要求我的衬底的厚度不能太大，否则计算不下去，我怕这样设置仿真的不是无穷大结构，在端口位置，衬底截断的地方可能会有反射。
无穷大衬底，是什么材料?
你说的FSS结构是个什么样的结构?我是说，有没有可以看得图?
谢谢斑竹。我自己摸索设置了一个类似的东东，在背景那里设置的是多层的。但是仿真结果还不太对，我两段用了波导端口，PEC+PMC边界，这种设法使我们不能像FDTD一样把玻璃衬底设置超过下端口，最多和端口位置重合，因此要求我的衬底的厚度不能太大，否则计算不下去，我怕这样设置仿真的不是无穷大结构，在端口位置，衬底截断的地方可能会有反射。
不太确定能不能用相对于你的薄膜层厚很多的衬底近似无穷大的衬底。这个衬底厚度就取决于你的计算时间了。可能带来的问题就是衬底底面的反射可能会导致谐振。可以考虑用AR-FILTER把谐振部分去掉。
