CST MWS提示信息
录入:edatop.com 点击:
请问一下“not all solids are included in the simulations”是什么意思了 ?谢谢
在这些结构上右击,单击"Local mesh properties...",你应该可以看到有些(至少会有一个)模块没有选择"Consider for simulation":
Solver在计算电磁场参数时将忽略模型中的某些部份。
哦 谢谢,今天才看到。那代表的网格尺寸没设有设置好吗?是设置得太小了还是还有别的原因了?
不是。
模型中的某些部分在local mesh properties里面取消了"Consider for simulation",就会有上面的提示。
哦 尽管我还是不很明白
还是挺感谢你的哈
那就给你解释明白吧:
进入"Mesh definition view";

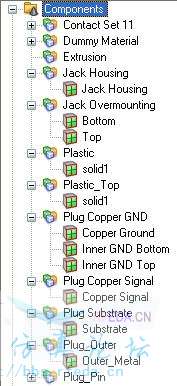

在"navigation tree"的"component"里展开模块列表,已经设置了local mesh properties的结构会显示为绿色:
在这些结构上右击,单击"Local mesh properties...",你应该可以看到有些(至少会有一个)模块没有选择"Consider for simulation":
