关于CST MWS中方向图

大家好 我最近再做一个天线的仿真 在CST里面做 是这样的 我想得到随参数变化的方向图渐变视频图像  现在我是将每个值的方向图仿出来 根据图片做成的视频 请问各位大侠有没有其他的方法 或是CST中自带的实现这种功能 现在我这个方法做的太慢了 请各位大侠指教！

看看Macros -> Graphics -> Save Video (Broadband Farfield)有没有你想要的功能。

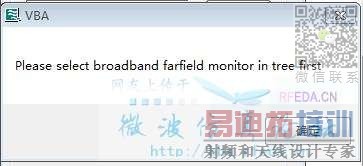

试了试 出现以下情况 怎么办?

你能翻译一下这句话是什么意思吗?

请在树形结构中选择宽带场域  但是我在树形结构中没找到这个  在Macros -> Farfield-> Broadband Farfieldmoniter  不过这个就是增加监视器的频率选择的点 没能生成视频文件

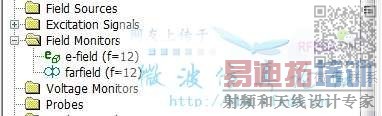

也就是说你的树型结构里没有远场监视器?所以你的模型里还没有添加宽带远场监视器?还没有计算宽带远场数据?
如果还没有的话，仿真软件拿什么生成视频文件呢?

那怎么在模型里添加宽带远场监视器呢?

没看懂你的问题……，你不是已经能仿真方向图了吗?怎么还不会添加远场监视器?

我这是这样的 我现在能够得到方向图 我现在想得到方向图随参数变化的视频图 这是目的 我按开始你的建议试了  就出现以上的的那种问题对话框  不知道是不是因为没注册的原因  CST中有些功能不能用啊

我直接重新修改这一楼回复你10楼。
按照你的目的，CST MWS应该没有能完成你的需要的宏。

---

题外话：一定要用视频来做吗?视频加在演示幻灯里效果很好，只不过视频怎么加到文本档案里阅读呢?
我会考虑使用Parameter Sweep（张角设置为参数），用Template-based Postprocessing里的Farfield Result提取每次参数变化时你需要的方向图，再用第三方软件做图/表出来。
其实和你现在的做法没有原则上的区别：
1. 你现在是“手动”，Parameter Sweep+Template-based Postprocessing是半自动。
2. 你用视频展示数据，我倾向于使用图形或者表格。
这个仿真任务我个人认为没有捷径可取，因为你改变的是模型的物理结构，因此每次修改参数之后应该必须重新仿真得到方向图。CST MWS 2011版本可以实现微小结构改变（金工误差级别）的直接后处理运算，不用重新仿真。
现在你需要考虑的是参数改变的精细度（参数数目）和单次仿真的仿真速度。

我知道啊 我想得到的是在某个频点上得方向图变化呢 我做的是双锥天线  我想得到在12G这个频点上锥的张角对方向图的影响  监视器里面是不同的频点对应的方向图  我所做的那个中心频点是没变化的 就是张角改变了

谢谢你哈 我这个问题困扰很久了 我现在是改一个张角得到一个方向图  很慢啊  我做的是30度到150度 现在做了一天了 才弄到120左右 很慢

在找到合适的方法之前，简单的“笨办法”不失为一种办法～

是啊 我想视频做出来能更好的直观的反应张角对天线方向图的影响  给人一种直观的概念和感觉 CST的确太耗电脑了 比较大 计算也比较慢  我装的是那个5个多G那个 装了很久才装上 嗯 谢谢你的意见 嗯 在写论文时你的那个是一个非常好的方法 谢谢哈 以后还有问题请多多指教！
