CST MWS局部网格划分

录入:edatop.com     点击:
1.手动添加网格点如何操作,请具体点。摸索了两天手动加不上,哭
2.子网格加密技术,只看过这个概念,哪位大侠给讲解下或者给个资料下载地址啊,呵呵!

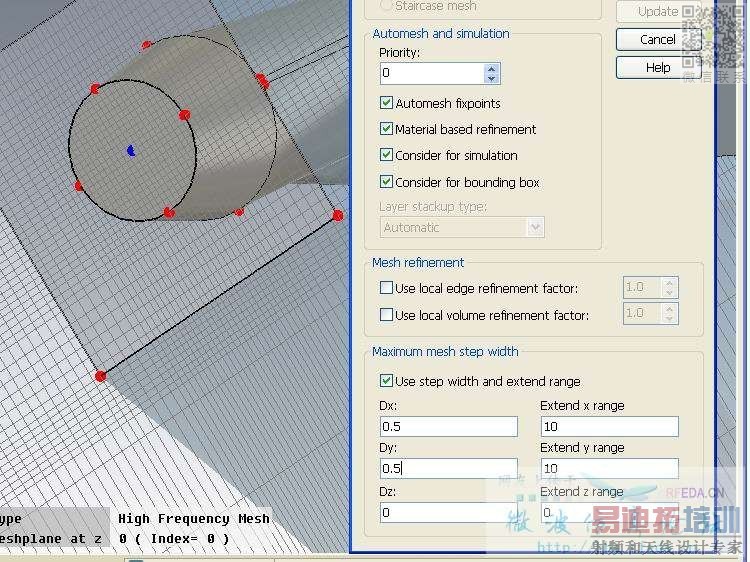

3.同轴线仿真外方内圆。仿真提示如下:Port 1 is inhomogeneously filled within the first 3 mesh cells. Cannot start slover.查论坛得知是因为专家系统在波导端口无法生成三个等距离网格结构造成的。应该怎么解决啊!在波导端口前端加真空盒子后对其局部加密,从图中看应该端口生成了三个等距离网格,但是提示和当初一样不行.失败了。有懂的大侠帮忙支几招啊,非常感谢!
上述问题,请各位指点或者给出相应的资料地址,不省感激!谢谢





主要是手动添加固定点,
第二个问题可能是材料的设置问题,

1楼的朋友,手动添加固定点的具体步骤告诉下,谢谢!具体操作不会,例如:第一步:Mesh/Mesh view ,第二步:Objects/Pick lists/selected points。类似步骤,非常感谢!

我觉得你加密的方向不对。
还有你这个同轴里的圆是个切面是梯形的?

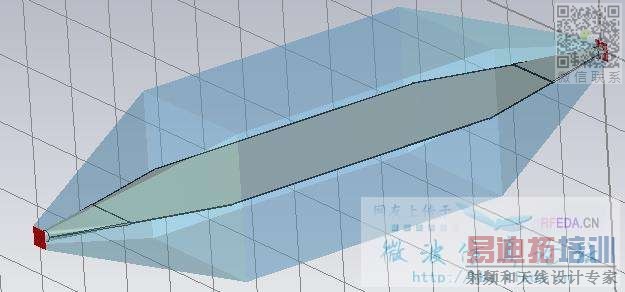

非常感谢斑竹的指点,我把三个方向全加密还是不成,提示依旧。同轴里内导体是从圆锥逐渐过渡到方的一个结构,我把空气部分画出来外导体没有画,Background Material是pec。这东西全名有界波电磁脉冲模拟器。全图如下



手动添加固定点的具体步骤可以指点下嘛?我这样添加应该是不对的。
第一步:Mesh/Mesh view ,
第二步:Mesh/Fixpoint List/New,可以手动输入坐标添加点,但都是红色的,观察网格也不经过这些点。
应该怎么样添加啊,
,给个提示吧,多谢!

1. 手动添加fixpoint的目的是什么?在Mesh View状态下快捷键"p"设置,蓝色,最高优先级。参考CST MWS帮助文件《Mesh Generation Overview》。
2. Subgridding参考CST MWS帮助文件《Advanced Mesh Strategies (Hexahedral)》。
3. 提示信息很常见,尤其是这种渐变结构。使用Local Mesh Properties是解决方法之一,原则上只需要加密端口传输方向。不清楚你的边界设置在了哪里,感觉上波导端口只接触到了一个金属结构。
如果模型不保密的话,最好上传,最省事儿。

渐变的话,需要修改模型
将波导馈入的那部分改为一段直的,而不是渐变的,那样就可以了

想手动添加fixpoint在波导端口生成三个等距离网格结构。呵呵,模型在这里,您试下,非常感谢!

对您的第3个疑问,背景材料默认pec,所以空气盒子外面就是被金属包围的,所以波导端口实际接触内导体和外导体,谢谢!

外导体是方锥渐变结构,内导体与之相配合保证tem模传输阻抗50Ω,所以不想改成直的。呵呵,模型已经放在7楼,有时间的话请您给划下网格试试,
俺能力有限,呵呵。非常感谢

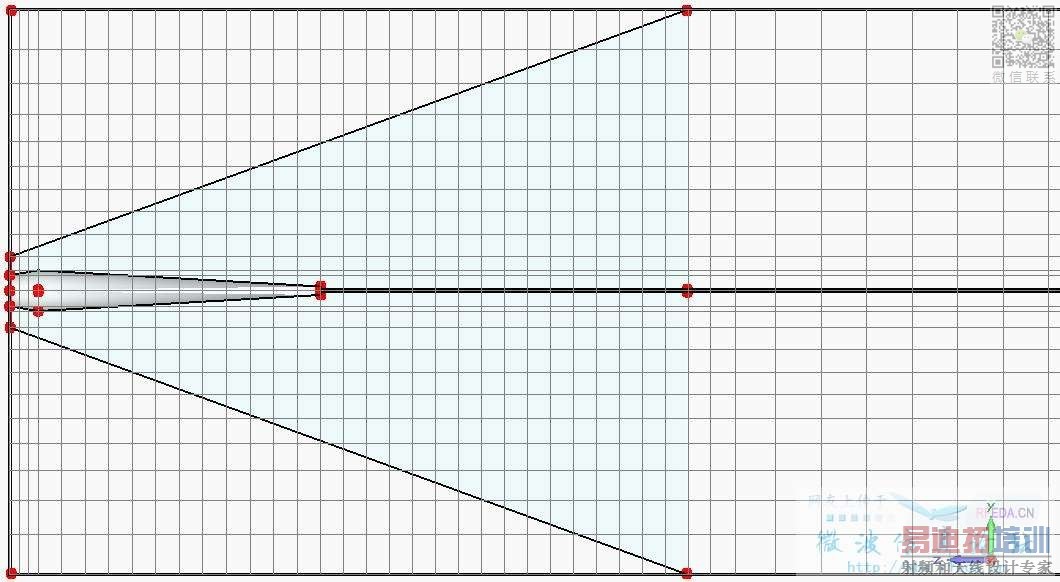

我现在有其它的仿真任务,所以暂时不能调试你的模型。不过,依照你现有的网格划分,专家系统已经为你生成了三条网格线:



注意看最左边的三条XY面的网格线间隔明显比其它区域窄得多,因此我不清楚你还想在哪里生成“等距离网格结构”。

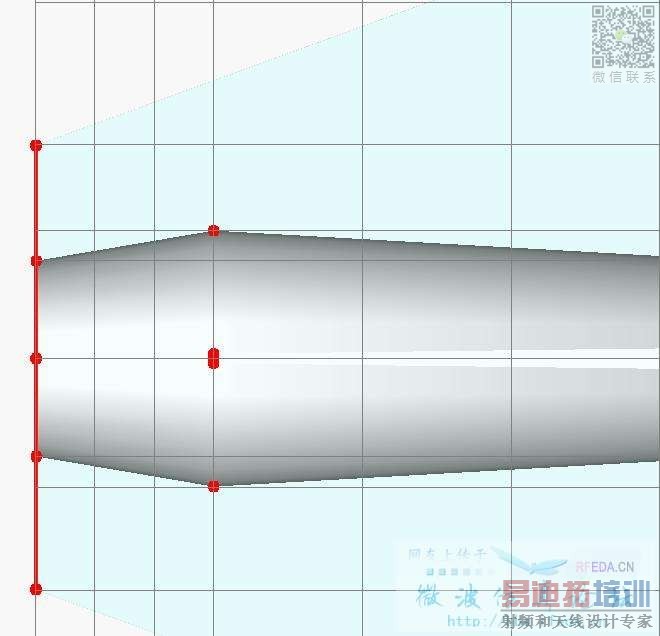

我猜测真正的原因还是因为你使用了渐变结构,看下面的局部视图(YZ面):(我全部用文字描述)




只观察YZ面的二维视图,首先是最左边的网格面(iz:88-89) 有5个critical fixpoints:金属锥导体中心1个,金属锥导体边缘2个,波导端口边缘2个。这5个网格点生成5条网格线。
第4个网格面(iz:85-86)有5个critial fixpoint:金属锥导体边缘2个,金属锥导体中心和方形金属中心1个,方形金属边缘2个。这5个网格点生成3条网格线,其中中心网格线和上面提到的中心线重合,方形金属边缘的两个点距离中心点很近,在当前Global Mesh Properties条件下不生成网格线。
注意看,总共的7条网格线把波导端口传播方向分成了6个区域,从上往下数第二和第四个区域非常明显的包含了两种不同的材料(Vacuum和PEC),因此系统一定会报错inhomogeneouse。
延长直线结构的目的就是避免渐变(或弯曲)结构出现的这种情况,如果你不想改的话,请另行想办法,宗旨就是不要出现波导端口传播方向前三个网格结构内有任何一个网格结构内出现两种以上的材料。


解释的非常清楚明了。谢谢!
我解决这个问题主要是参考老大您以前一篇文章《简述CST微波工作室网格划分与波导端口设置》,不过看来里面提到的方法是解决不了啦!渐变结构如何处理,可以给点提示嘛或者给点相关资料下载地址,折腾了一个月了,解决不了
呵呵。
应该是可以解决的吧,因为在hfss中同样的模型它自动划分网格一点问题没有,CST网格人工干预的确比较头疼,不是软件不够强大,是自己不够强哈
。我想和我有同样感受的人应该很多啊!
这个问题有点难度,老大有时间的话给点提示吧,或帮忙调下模型
,非常非常感谢。

恭喜新小编啊
今天下载了您的资料《CST仿真各类传输线》才知道。还是我这个问题如果不想修改模型的渐变部分,有什么其他方法可以处理嘛?期待

不能,必须得有三个网格里的结构是非渐进的。

修改了内导体前端的锥形,对求解结果影响不大,问题解决。非常感谢hefang和lantianyi两位小编的支持。论坛因为有了你们这样不辞辛苦,高水平的人才才会这样强大,谢谢!

你的tem室做的怎么样了?你们那边有做GTEM小室的吗?谢谢!我也在做GTEM小室。

我的做好了,你的做的怎么样了?Gtem室东南电磁兼容实验室做的很成熟,我偷懒,嫌最后做匹配电阻阵麻烦,所以做tem室,够用就行

做个标记!

你好,我在做电磁辐射的一个腔体,和GTEM室类似,不过不完全一样,现在有很多问题,求交流,求QQ
