有没有同学用CST MWS仿真时域信号和场的？

有没有同学用CST 仿真时域信号, 场的 一起来交流吧
我现在从事一些时域信号, 场的研究学习 不知道有没有同方向的同学 一起来交流吧

没有具体方向或者主题吗?

目前还在初始阶段
现在用一段方波或脉冲 一类的时域信号   激励一段微带线观察时域的近场辐射


CST MWS 仿真时  方波激励    场Probe输出的时域波形 总是有扰动  很郁闷  AR-filter也不是很好用
想寻求一些这方面的经验

那么你是不是认为时域波形是不应该有扰动的?这个有理论或者实测值做支持么?
另外，你如何确定你所作的CST MWS的仿真（模型）设置是准确的?

因为最初的时候使用正弦激励 得到的结果就是平滑的正弦曲线 当然正弦是单一频率 然后也试用过高斯信号 也得到了平滑的输出 后来尝试用方波激励 曲线就拨动的厉害了 看了高级手册说 S曲线的波动是因为能量没有衰减完 产生的截断误差之类的 可以使用AR FILTER 或者 增加脉冲数来解决 我照猫画虎 用在时间信号上 没什么效果 所以来看看有没有人跟我一样的 交流一下啦 哈哈。 独乐乐 与众乐乐 孰乐嘛

还有啊 使用时间信号激励的时候 不能自适应加密网格 也很郁闷 还要通过选择频率范围来确定 BOX的大小 反正很多东西都是手动调整的

接着提问。声明我也不确定是不是有标准答案，提出来大家一起探讨。
理论部分：
为什么用正弦信号和高斯信号就可以得到平滑的输出，而方波就不可以?
就以手册上所说，为什么用正弦激励和高斯激励模型的能量就可以衰减下来，换了方波激励能量就衰减不下来了?这背后有没有什么原理?
能量的衰减和激励信号的函数形式有没有关系?
门函数、正弦函数和高斯函数各自在时域和频域的特点是什么?它们的这些特点对于电磁场能量的消逝有什么影响?
仿真所用的微带线的特性是什么?它的谐振频率是多少?这个谐振频率和激励信号的频谱会不会有什么关联?
操作部分：
小编你是如何使用AR-Filter的?First Time Step、Max. Order of Filter和Relative Window Length这几个参数都是如何确定的?
如何确定AR-Filter结果的准确性?Energy Error是多少?Deviations of the Energy Balance是多少?

为了将来实际测量方便 我所用的信号是来自信号发生器的真实信号 同时为了简化仿真 我使用一个离散端口做为一个电偶极子 设置一个FIELD PROBE来监视它的近场 得到的结果也是一样 如果很简单的正弦信号 场信号也是正弦 还有一些类似高斯的周期信号都可以得到平滑的曲线 但是方波激励的时候 场信好扰动特别厉害
我设置的缺省信号就是 我倒入的信号 所以CST并没有给出 其它的分析 类似 你说的能量误差之类的
我分析 方波信号频率分量很复杂 我设置的频率范围不够  还有扰动的强弱跟网格的划分有很大关系 还有其它的因素 自己想的头都大了
等我把仿真的结果贴上来看看 让大家给分析分析

  就像这样

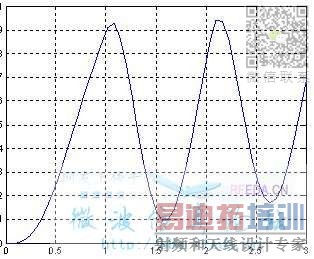

input

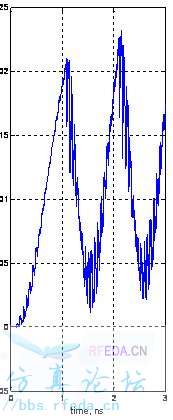

output of field probe

恕我愚钝……，这个输入信号是方波……?
“使用一个离散端口做为一个电偶极子”，看不懂，不知道离散端口怎么做电偶极子……。小编愿意的话可以考虑上传模型文件。
小编请继续贴出来在CST MWS里1D Results里面的Port Signal的波形。
另外还有你的AR-Filter的设置参数：First Time Step、Max. Order of Filter和Relative Window Length。
Energy Error 和 Deviations of the Energy Balance是运行AR-Filter时得到的，小编运行时得到的数值是多少?
如果不清楚这几个参数的意义的话，说明小编并不掌握AR-Filter的使用方法……。最好阅读帮助文件《AR-Filter Overview》。

这个当然不是方波信号啦 汗。
方波的不在手边 等晚上回家上传
这只是个例子 他也有那种现象
小编不睡觉么?

目前考虑可能是因为模型是强谐振结构，在仿真频率范围内有谐振点，因此会出现波纹。AR-Filter可能是设置上不够精确，没有达到效果。
我跟你就隔一个时区啊，法国不用夏令时的话我们现在的时间是一样的。

哈哈 原来你在对岸啊。
那我可以跟你好好学习一下了 等晚上回家传仿真模型 现在在办公室 打字太不方便了 郁闷
我是初学者 起步中 不要嫌我问的白痴哈
谢谢

是不是你的时域波形没有完全辐射出去，所以探测到的波形你觉得有问题，天线没有达到指标吧

方波的话，如果在第一个时间点（0点）上升沿太抖，CST是肯定会仿出来一个发散的结果的，所以方波最好在第一个上生沿做一下处理，将上升沿平滑上升。
