在CST MWS中仿了一个喇叭，结果显示的是3dB的主瓣宽度，如何查看10dB的主瓣宽度？

跪求指点:我在CST中仿了一个喇叭，结果显示的是3dB的主瓣宽度，如何查看10dB的主瓣宽度?

按照CST的定义：
Angular width: The angular width (or beamwidth) is defined as the angle between two directions where the radiation is dropped by 3 dB regarding the radiation in main lobe direction. This angle is located in a plane containing the main lobe direction .
CST MWS帮助文件《Farfield Overview》。
如果你一定要看10 dB，那可能得导出用第三方软件分析。

Template based postprocessing中可以直接求

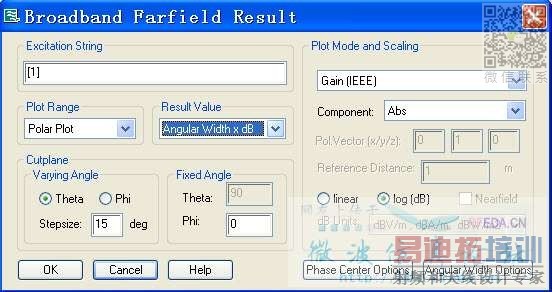

从1D Result选项卡中，选择“Farfield（Broadband）”，在弹出的“Broadband Farfield Result”对话框中按照下图所示设置，并且打开Angular Width Option进行设置（默认为3dB），即可得到对应归一化负多少dB的波束宽度随频率变化曲线。

学习了哈 原来是这样的

  呵呵   谢谢啊

膜拜！
