CST MWS仿真时如何考虑大地的影响

在仿真短波天线时，如何考虑大地对天线方向图的影响。
(1) 如何建立大地模型。
此时，大地是无限大、无限厚的。
(2) 大地有限大、无限大对应的Zmin边界条件设置问题
设大地为z=0平面(即Zmin边界)，天线在z>0上半空间，如何设置Zmin处的边界条件。此时，其他处边界条件均设为open(add space)。
(3) 大地无耗还是有耗的问题
若大地无耗时，我将其看为Pec，若大地有耗时，是考虑将其看做有耗导体呢(此时设置电导率)还是看成一种有耗介质呢(此时需设置介电常数、电导率等)?
谢谢诸位。

具体而言，综合上述问题，我将其分为以下几种情况
此时，天线(低端z=0.3m)距离地面(z=0m)有一段距离，两者并不接触。

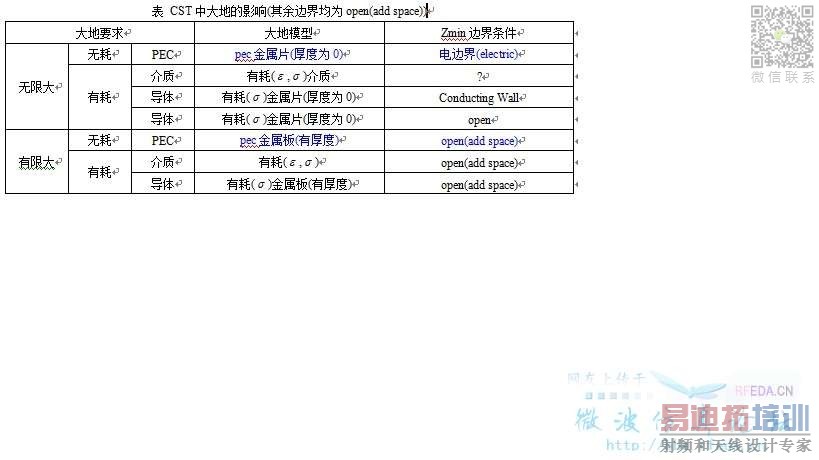

                   大地要求           |    大地模型                 Zmin边界条件
无限大    无耗    PEC     |    pec金属片(厚度为0)        电边界(electric)
    有耗    介质   |    有耗介质              ?
        导体   |    有耗金属片(厚度为0)        Conducting Wall
        导体   |    有耗金属片(厚度为0)        open
有限大    无耗    PEC     |    pec金属板(有厚度)       open(add space)
    有耗    介质   |    有耗介质板                          open(add space)
        导体   |    有耗金属板(有厚度)            open(add space)
则有以下问题：
(1) 无耗时，无限大或有限大地面的情况，不知我设置的对不对；
(2) 有耗时，无限大地面是否可设为具有一定长宽的零厚度平面吗?有限大时大地厚度如何设置?
(3) 有耗时，无限大地面的边界条件是设为open还是Conducting Wall；有限大地面的边界条件统一设为open(add space)吗?

我从来没有考虑这么细致过。一般就是设置个电壁了。

3楼的小编您好，设个电壁就是无限大理想大地的情况，不知其它更接近实际的情况能否帮我考虑一下，谢谢！
我用CST不是特别熟，再次感谢！

低频的话，可能情况比较复杂，但是高频应该可以代替大地！
我是这么认为的。呵呵

仿真过高频辐射，直接设置成电壁，没搞过复杂的。就算你画一个大地平面也没必要整太大吧，可以对地平面模型设置油耗的相关参数

小编的问题解决了吗
