关于CST MWS仿真对称振子天线方向图问题
录入：edatop.com 点击：

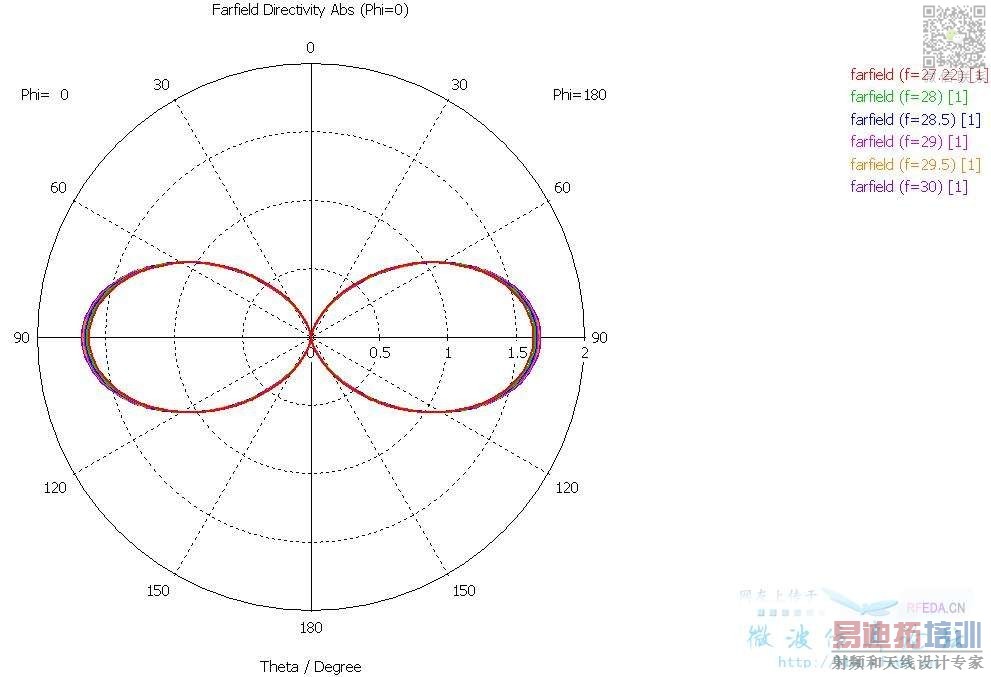

仿真CST例子single dipole的方向图，设置了f=27.22、28、28.5、29、29.5、30GHz的远场监视器，奇怪的是这些频率上方向图基本相同，如图1

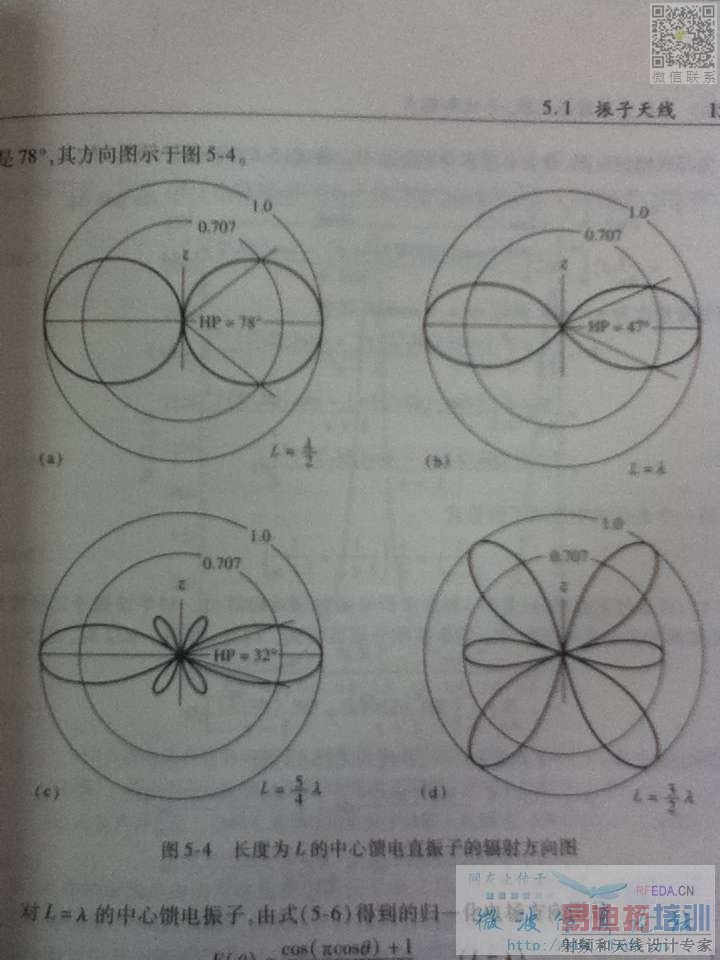

但理论上对称振子天线臂长一定时，其方向图应随频率变化，如图2
有点不理解，请赐教！

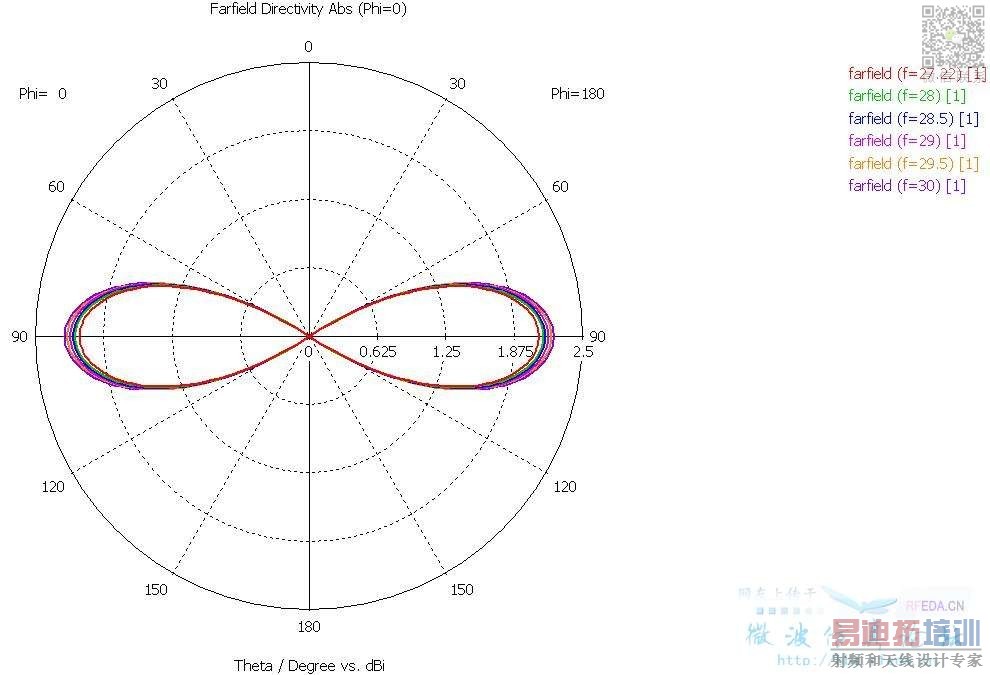

假设仍然要按照对数值来显示，那就不要把最小值设置为-200 dB，换成0 dB：
好，假设小编想观察的是图2的那些图，那么你需要设置的远场监视器的频率应该是：30 GHz，60 GHz，75 GHz和90 GHz。

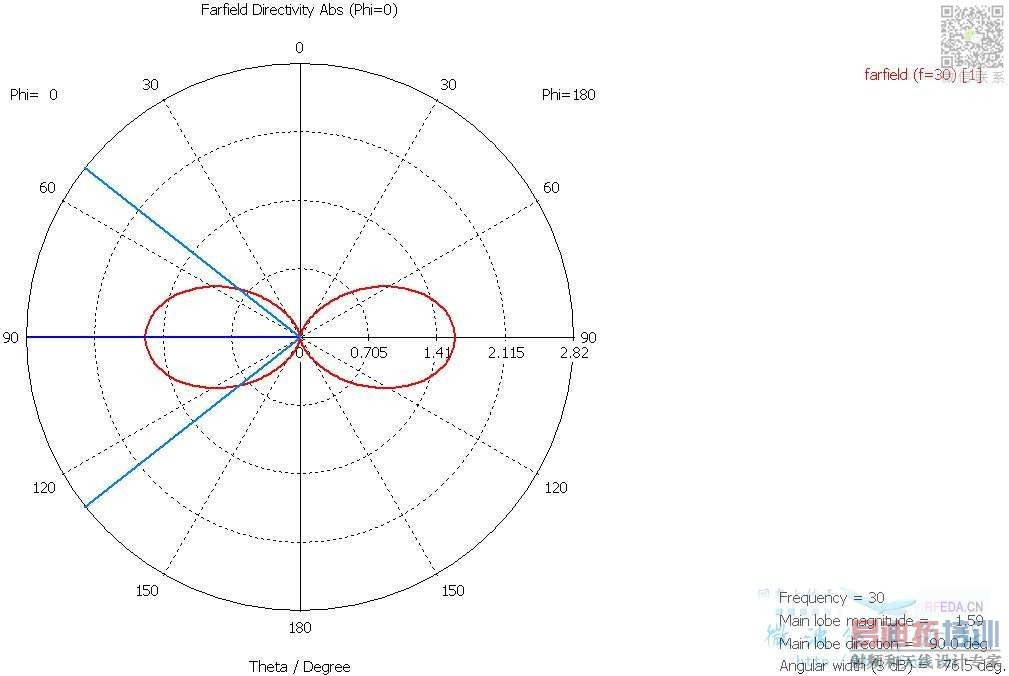

30 GHz：
60 GHz：
75 GHz：
90 GHz：

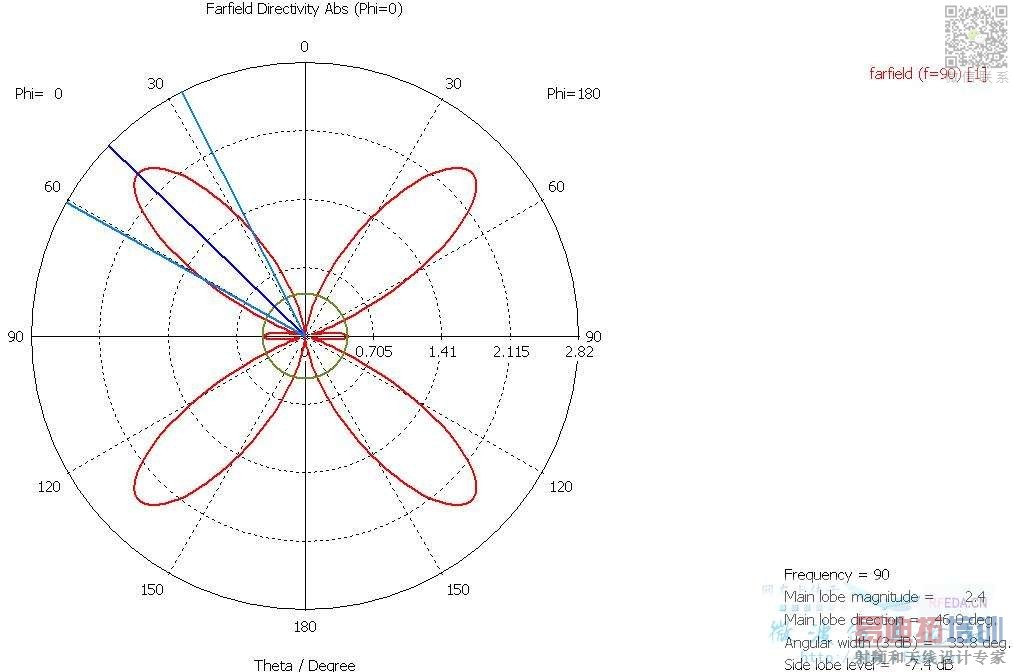

这次不会再说“没有变化”了吧：
多罗嗦两句，即使使用仿真软件来代替人工编程数值计算，基本的理论基础和理论联系实际的能力还是要具备的。
但理论上对称振子天线臂长一定时，其方向图应随频率变化，如图2
有点不理解，请赐教！
小编理论联系实际的工夫还得再练练。这个天线的长度是5毫米，假设L=wavelength并换算成频率的话就是60 GHz，那么你设置的27.22，28，28.5，29，29.5，30的远场监视器对应观察的就是：0.4537*波长，0.47*波长，0.475*波长，0.483*波长，0.5*波长。平均不到0.2倍波长的变化只能观察到很小的差别：
假设仍然要按照对数值来显示，那就不要把最小值设置为-200 dB，换成0 dB：
好，假设小编想观察的是图2的那些图，那么你需要设置的远场监视器的频率应该是：30 GHz，60 GHz，75 GHz和90 GHz。
30 GHz：

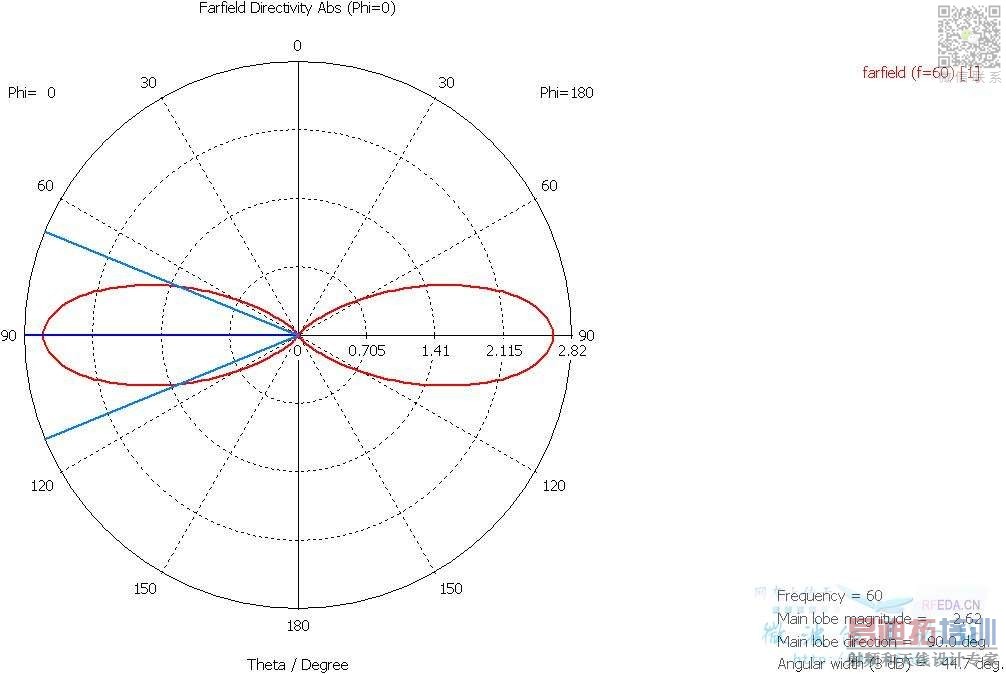

60 GHz：
75 GHz：
90 GHz：
这次不会再说“没有变化”了吧：
多罗嗦两句，即使使用仿真软件来代替人工编程数值计算，基本的理论基础和理论联系实际的能力还是要具备的。
自己波长的计算错误，hefang小编却给了非常详细解答，非常感谢！
还想请教您最后一个图，怎么将不同频率的方向图画在一个图里面，谢谢！
在Tree Folder里新建一个文件夹，把你需要的图形复制粘贴就行了。
非常好的例子，学习了。
小编给力，谢谢
小编太给力了！讲得很好啊！
