求助CST MWS天线共形建模问题
录入：edatop.com 点击：

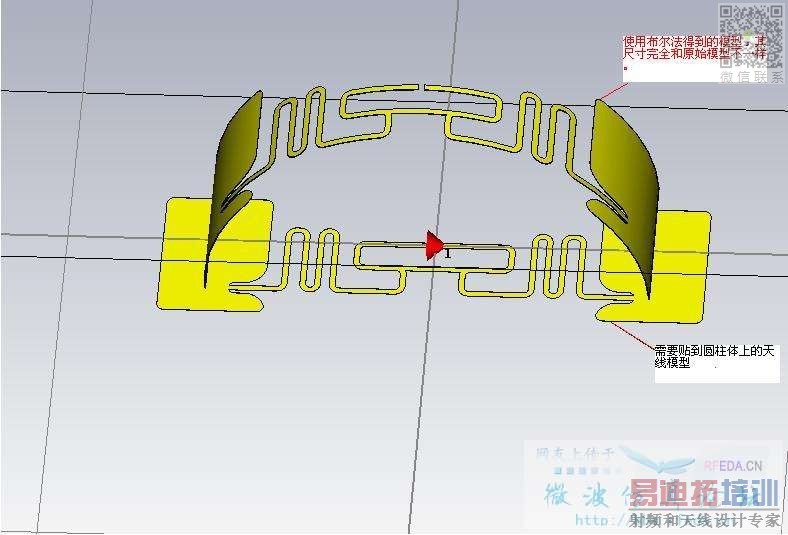

如下图,请有经验的朋友告诉一下。如何才能把模型按原始尺寸共形到一个曲面上面去啊。我按帖子http://bbs.rfeda.cn/read.php?tid=41191&page=1#551970的方法，得到的共形天线尺寸已经完全不一样了。
另外也使用了bend sheet的方法，但在圆弧的地方无法extend出需要的厚度（face supplied invalid，duplicate or from different bodies）。
这个问题的原型：是希望得到把既有产品贴在不同物品上面的性能参数。
另外也使用了bend sheet的方法，但在圆弧的地方无法extend出需要的厚度（face supplied invalid，duplicate or from different bodies）。
这个问题的原型：是希望得到把既有产品贴在不同物品上面的性能参数。
小编的意思，这个尺寸的区别，就是厚度上吗?是否能把具体的值说一下，比如厚度在一个平面上是多少，共形以后变成多少?
我的意思，主要的差别是天线个处的尺寸：下面天线是上面天线在平面上的投影，其实就类似于直角三角形的斜边和直角边的关系。斜边必然比直角边长啊。就和原始模型相违背了啊（原始模型要求按原始尺寸贴到圆柱面上去）。至于厚度，在使用布尔找交集时。是可以控制其厚度的。
FPC柔性印刷电路可以一次性“紧密地”贴敷在物体表面上。被贴敷表面可以是单向曲率（上图）也可以是双向曲率（下图）的曲面。目前在手机天线、硬盘读写头信号线、PCB板与接插件互连中大多采用薄膜贴敷天线和柔性印刷电路。这样可以仿真高速差分对在弯曲状态下的信号完整性。
请问”贴敷“怎么用，请高手给一个建模实例，有没教程?cst中贴敷的英文是什么?
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的CST视频培训教程。
