CST MWS仿真时,为什么能量先下降到-18dB, 又上升了?

录入:edatop.com     点击:

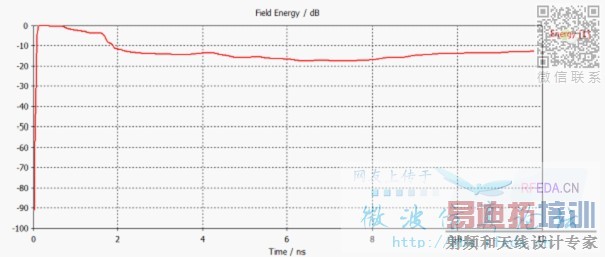

在CST MWS中仿真,能量先下降到-18dB, 又上升,如下图,很是诡异···
等到能量一直上升到0的时候我手动停止了,并keep results,结果是S参数正常,3D方向图外形正常,但增益为-20dB以下。
很不接为什么energy会是这个走向。


还是第一次看到这样的情况。网格有没有划分好呀

频率0-20G,网格设置“10,10,50”,金属边缘那个factor设置为5
系统自动剖分基础上,局部加密了介质厚度方向的网格和馈线渐变部分的网格,然后就成了这结果。
网格剖分400万时正常,800万和1200万时都出现上述结果。

具体是什么东东啊,Balun?天线?

巴伦加天线一起的,vivaldi天线

你称号咋变了,低调型大牛蛮好的呀

上传模型看一下吧,不保密的话。
这样单看energy曲线,分析出来的可能性不大。

不太方便呢...

那就详细描述,详细到你把自己当成一个没见过模型的人,却能理解这个模型。

我猜测,这个好像是数值计算导致的不收敛....
网格过密后导致如图所示的收敛条件不满足...
具体没看见模型也不敢确定
可以尝试通过修改
Slover/Special/Solver 窗卡里面有个Stability factor for timestep,默认值是1
可以试着改小一点,比如0.9什么的,看看是否能够解决问题..
