CST MWS关于background material的设置

录入:edatop.com     点击:
在background material设置中,所谓“background”指的是那一部分区域?
设置对话框下半部分有个”surrounding space",还需输入
Low X distance      Upper X distance
Low Y distance      Upper Y distance
Low Z distance      Upper Z distance

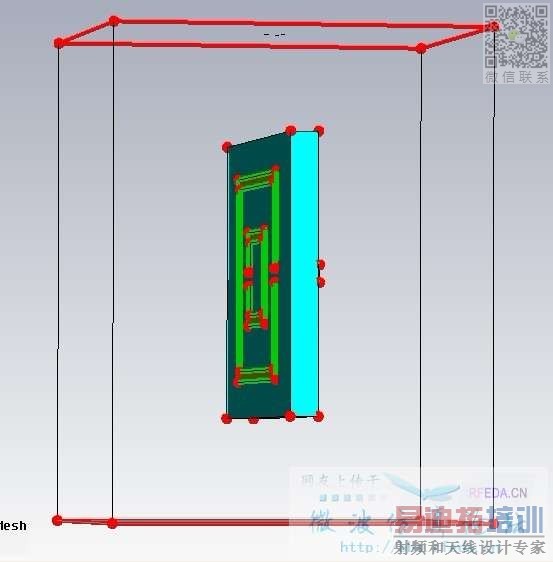

如果每项都输入3,会出现一个包裹object的矩形框,问:
"background "是指该矩形框内不包括object的其它所有区域?


背景材料,就是代表bounding box内所有没定义的地方

"bounding box"指的就是图中那个矩形线框 框住的空间?

恩,是的,就是那个

得到大家的帮助,很开心!

如果想模拟一个有耗媒质或者色散媒质的背景应该怎么做呢?

直接改BG 材料属性了   , 也就是它的epsilon and mue

我想问的是有耗材料或者色散材料
改你说的只能模拟无耗的材料

有个地方可以改“损耗角”什么的,我在论坛里见到过类似问题,你搜搜看

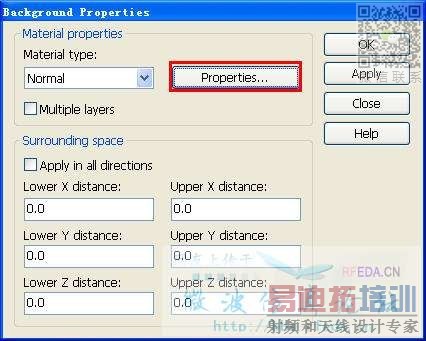

不就在这里设置么?和设置新材料一样的

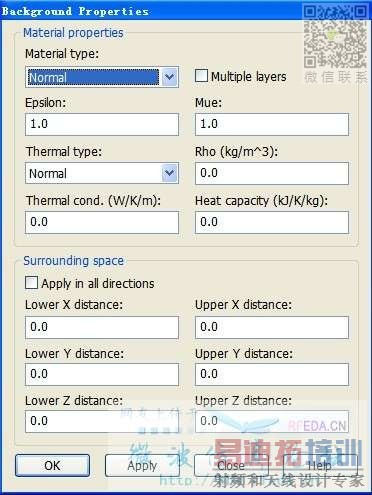

您这是什么版本?我的怎么是这样的



并且帮助文件中是这样讲的:
Sets the background material to a Perfect Electric Conductor.
Sets the background material to a normal material which is loss free and determined by its Epsilon and Mue.

事实说明用最新版永远都不会落伍啊……

原来如此呀,新版本就是好。

一般来说,设定了仿真频率Fmin和Fmax后,软件自动生成一个背景框,也就是这个Background properties。并且,一般情况下也不用修改其参数特性,即material type为normal,Epsilon=1等,相当于背景是空气,这一点跟HFSS里手动定义空气辐射腔是一样的。
以上我的个人理解,不知道是否正确?

是类似的,材料属性需不需要修改还是要看仿真什么模型
仿天线一般都不会改
仿波导很多人喜欢建立内部空气腔,然后北京设置为PEC,是一样的
