求教CST MWS后处理中的画图问题

录入:edatop.com     点击:
有两个关于后处理的问题,希望多多指教,帮助文档大概看了下,没找到解决方案...
1.想得到标着数值的等值线形式的2D结果,现有的结果没找到怎么标数值...
2.想将某一个面内的数据导出应该怎么做,比如一个平面上的3D场结果

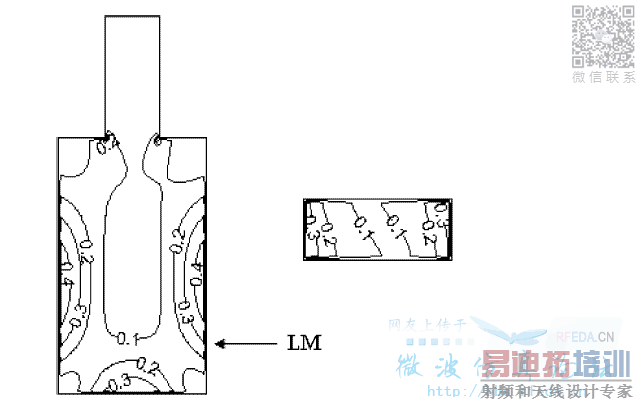

理想要求和现状如下,多谢帮助



  • 不好意思问题没说清楚。

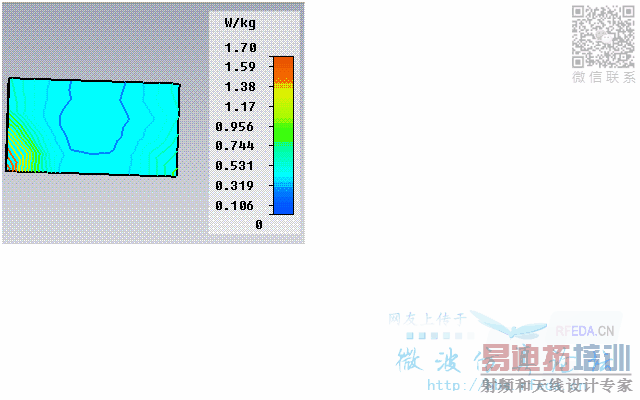

    1.我现在有3D场的结果,在截面上显示,想改显示的形势为老板要求的标记数值的等值线形势
    2.想导出例如txt格式的3D场在一个截面上的分布,不知道怎么导出想要的部分
    望各位多多指教

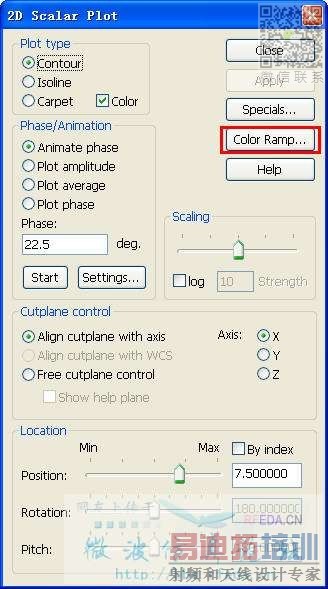

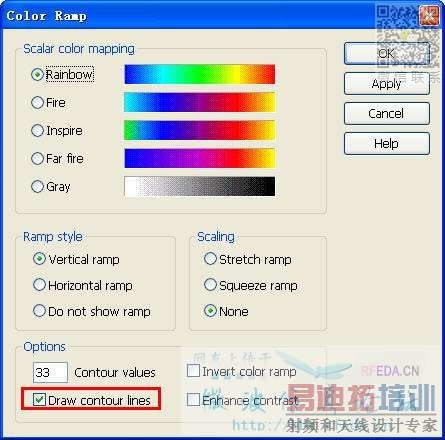

    可以画出这样的图




  • 然后在这个视图下面,点击菜单File->Export->Plot Data(ASCII),就可以导出txt文件了

    带数字的等值线图CST中应该无法直接到的,小编可以到处到origin中处理

    多谢,等值线还是可以画出来的,不过老板要带数字的...我还是导出来自己处理吧

    matlab能处理么?origin好学不?对结果要求比较急...

    既然比较急,那就会用哪个就用哪个

    另外,matlab能处理
