CST MWS正弦天线怎么用宏怎么建模？

找到了介绍正弦天线的文章，但是给出的是极坐标的形式，我变换了下。
x(t)=t*cos((-1)^2*a*sin(pi*log(t/r2)/log(d)))
y(t)=t*sin((-1)^2*a*sin(pi*log(t/r2)/log(d)))
r2是最大半径，和最低工作频率相关
d是那个什么增长率，一般大于0.65，应该不会大于1
a是角宽度
凑合着看吧

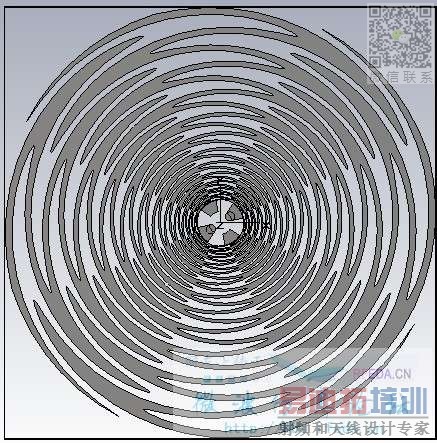

就是这个模型。

看这图，应该是Magus画的。

找到了介绍正弦天线的文章，但是给出的是极坐标的形式，我变换了下。
x(t)=t*cos((-1)^2*a*sin(pi*log(t/r2)/log(d)))
y(t)=t*sin((-1)^2*a*sin(pi*log(t/r2)/log(d)))
r2是最大半径，和最低工作频率相关
d是那个什么增长率，一般大于0.65，应该不会大于1
a是角宽度
凑合着看吧

传个图增加下小编的信心

我也在做正弦天线的仿真，求交流

好东西呀，看看

请问怎么用CST宏定义建模，有大量重复的单元，我想建一个eaton透镜。是一个球形，但是每一层的单元大小都不一样
