如何在CST MWS中的导航树的1D results中建立|S| linear, |S| dB, smith chart文件?

录入:edatop.com     点击:
如何在CST MWS中的导航树的1D results中建立|S| linear, |S| dB, smith chart文件?

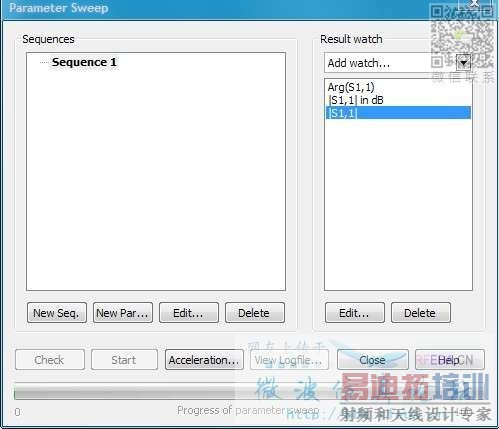

下面的图片为何无法点击start,如何使用它?


计算S参数之后才有,不是你自己建的。
PS没有设置parameter,当然没办法start了。
建议小编先好好耐心看一下CST文档《CST STUDIO SUITE - Getting Started》和CST MWS文档《CST MICROWAVE STUDIO - Work Flow and Solver Overview》,如果最起码的仿真流程都不了解的话,这样问效率很低。

我看的就是这个文档中的算例,做的就是MWS中的第一个算例。

跟着文档还能有这种问题……?

恩,就是照着做,可是却出现这个问题,不知道如何在CST MWS中的导航树的1D results中建立|S| linear, |S| dB, smith chart文件,可是算例中却让我打开这几个文件。

哎…………

小编看的是哪个算例?丛书里面的还是什么?

是否使用对的求解器设置? 这些文件是在运算完成后自动生成的,不是自己在1D结果里设置建立的.

不是很明白小编的问题啊,不过如果模型用了端口做激励那1Dresults里自然有你要的东西。所以小编你先确定下你用的是端口激励么?还有斑竹说的问题,看你这个图应该要参数扫描啊,扫描参数你定义了吗?另外用下后处理模版里的1D results里相关的功能试试。

波端口什么的没有设置好吧  小编用的是CST  MWS的哪个版本啊

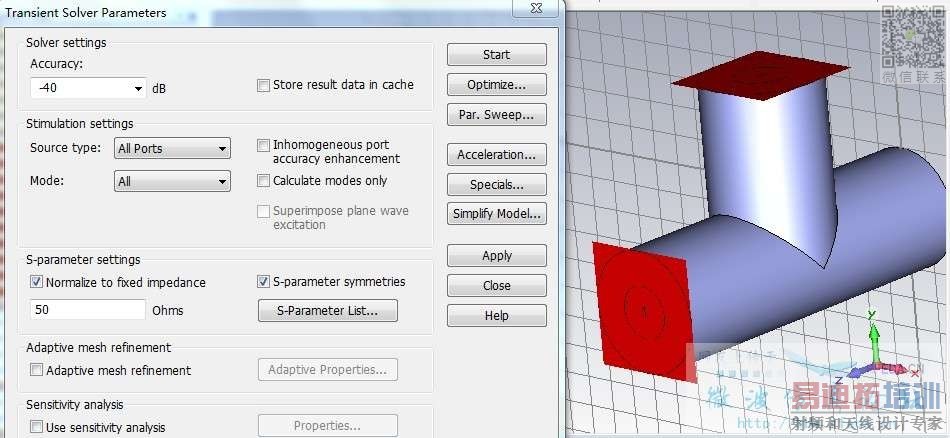

我用的是2011版的,我下面求解器的设置有问题么?
