请教一下用matlab读取CST MWS 2011仿真数据的问题

录入:edatop.com     点击:
我添加远场电场监视器,用cst2011-sp4算出来结果和cst2009-sp5的结果差别很大,不知道哪个可信啊?
由于我想用matlab处理远场探针得到的数据,cst2009里面直接有*.prs文件可以用matlab读取;但是cst2011里面没有*.prs文件,只有一个Storage.sdb文件。
貌似Storage.sdb里面包含了工程导航树中的很多结果,但是我不知道怎么用matlab读取,可否告知……

哈哈,自问自答一个
help里面搜索Result Reader DLL,里面介绍了很多语法、函数等
直接拖到下面看Example,Using CSTResultReader.dll from within Matlab
给的是一个读取S11的程序,慢慢看,总是会懂的
在成功使用这个程序之前,还需要安装Microsoft Visual Studio 2005,和matlab R2011a,貌似matlab不同版本所需的配置不同,这个在上述帮助里面也有提到。
matlab和visual studio都安装好了过后,在matlab commad window里面输入mex -setup,根据提示选择编译器(就是你刚才安装的那个)
提示如下
一、Would you like mex to locate installed compilers [y]/n? y
上面输入y,回车,出现如下选项
Select a compiler:
[1] Microsoft Visual C++ 2005 SP1 in C:\Program Files (x86)\Microsoft Visual Studio 8
[0] None
Compiler: 1
输入1,回车
Please verify your choices:
Compiler: Microsoft Visual C++ 2005 SP1
Location: C:\Program Files (x86)\Microsoft Visual Studio 8
Are these correct [y]/n? y
输入y,回车
接下来就可以运行你的程序了

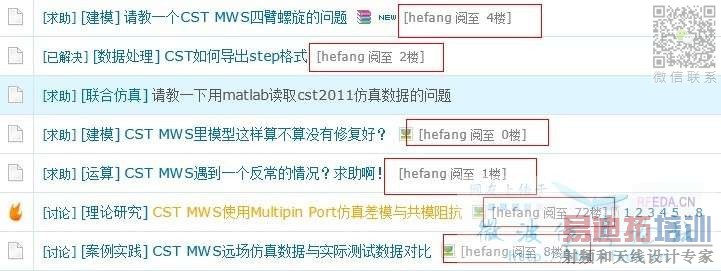

弱弱的问一下,我是进了黑名单了吗?


这个图片跟黑名单有啥关系。
CST 2010以后确实是用sdb这样的数据库格式存储了。
现在我所知道的办法只有file-export-ascII的方法了。

看Hefang都没阅读我的帖子。
谢谢了哈,需要export的文件太多了,如果能用程序直接读取会方便很多
悲剧啊

找找看帮助文件或者FAQ里有没有提到连接Matlab和CST STUDIO SUITE的信息,或者尝试用VBA看看能不能实现。

哈哈,自问自答一个
help里面搜索Result Reader DLL,里面介绍了很多语法、函数等
直接拖到下面看Example,Using CSTResultReader.dll from within Matlab
给的是一个读取S11的程序,慢慢看,总是会懂的
在成功使用这个程序之前,还需要安装Microsoft Visual Studio 2005,和matlab R2011a,貌似matlab不同版本所需的配置不同,这个在上述帮助里面也有提到。
matlab和visual studio都安装好了过后,在matlab commad window里面输入mex -setup,根据提示选择编译器(就是你刚才安装的那个)
提示如下
一、Would you like mex to locate installed compilers [y]/n? y
上面输入y,回车,出现如下选项
Select a compiler:
[1] Microsoft Visual C++ 2005 SP1 in C:\Program Files (x86)\Microsoft Visual Studio 8
[0] None
Compiler: 1
输入1,回车
Please verify your choices:
Compiler: Microsoft Visual C++ 2005 SP1
Location: C:\Program Files (x86)\Microsoft Visual Studio 8
Are these correct [y]/n? y
输入y,回车
接下来就可以运行你的程序了

请假下小编,cst2011里的1D results 下的probe数据用VBA 怎么读取?probe的数据时*.prs格式的。谢谢!

学习学习学习
