CST MWS里面怎么得到S参数的幅度和相位相乘之后的图形?
录入:edatop.com 点击:

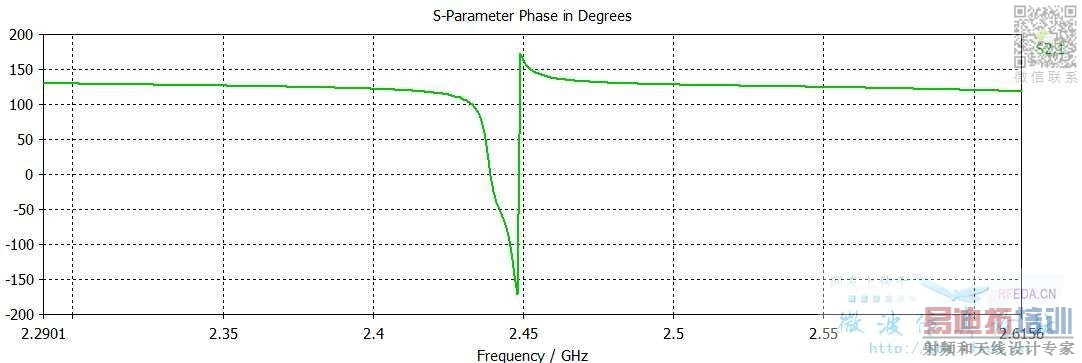

本人是新人,现在用mws做出了一个谐振器的耦合模型,出来的S参数和相位图是分开得到的:

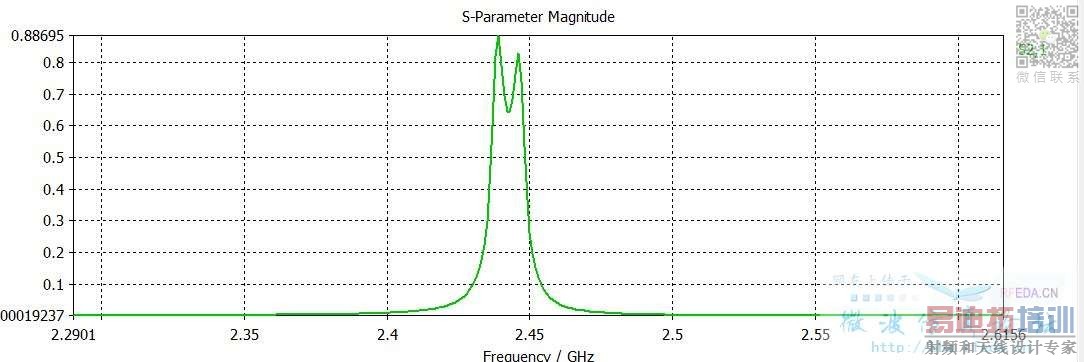

S参数:
不知道能不能将这二者结合得到一个与相位相关的s参数并输出图形呢?

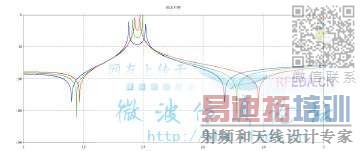

三条颜色的曲线分别是参考两个耦合谐振器之间gap的距离的三个参数,距离越小耦合程度越大,两个尖峰的距离越远,
但我看这图中的两侧有两个反相的波峰,有点没弄明白它这是怎么回事,想象除了和相位有关也确实想不到其他的来源了,请教一下这是由于考虑了相位得出的结果么?
S参数:
不知道能不能将这二者结合得到一个与相位相关的s参数并输出图形呢?
S参数分成幅度、相位意义多么明确,不知道小编为什么非得乘起来呢?有什么特殊的意义吗?
通过CST自带的Template based postprocessing完全可以实现,但小编最好确定这么求出来的结果是有意义的。
同楼上,幅值和相位相乘的意义是什么?
如果非要相乘的话,把数据导出来在matlab相乘再画出来,同问相乘后的意义?
CST用的不多哈
,就想到这个方法。
我估计小编是想导出S参数,然后拿到别的仿真软件里进行系统仿真
谢谢这位师兄,其实我也觉得用处不太大,其实我是在做一个毕设,做谐振器带通滤波,两个环状滤波器的耦合,做到一半导师给了个图让对比着做,
三条颜色的曲线分别是参考两个耦合谐振器之间gap的距离的三个参数,距离越小耦合程度越大,两个尖峰的距离越远,
但我看这图中的两侧有两个反相的波峰,有点没弄明白它这是怎么回事,想象除了和相位有关也确实想不到其他的来源了,请教一下这是由于考虑了相位得出的结果么?
带通滤波器我没做过,但是从你的描述来看其实应该是一个2端口网络:
1.可以写出二端口的散射矩阵S,然后根据网络互易、无耗、全匹配等特性来确定相应的参数,通过仿真看设计的网络是否满足设计要求;
2.如果没有前面互易、无耗、全匹配等要求,并且从你描述的指标来看并没有对带通滤波器相位的要求的话,只需要看S21及S12参数即可(互易网络这两个参数应该一致),带通滤波器就是在一定频带内S21接近0dB,不要太小就行了,一般也应该有相应的指标的;
3.这方面的知识你可以多向导师或者导师带的研究生请教。
