CST MWS用I求解器计算时添加了对称面后如何添加波导端口？

用I求解器仿真一个喇叭，提示不能在boundary condition中设置对称面，要使用内建的宏来完成
于是照做，然后原来设置好的waveguide port提示被删除了，接着按照通常的方法重新添加，再仿真
提示“Port 1 is touching a magnetic ground plane. Please define an extrusion of the port face for port backing.”
不明白这是要我怎么做。求指教

没明白你是怎么做的，模型上来吧

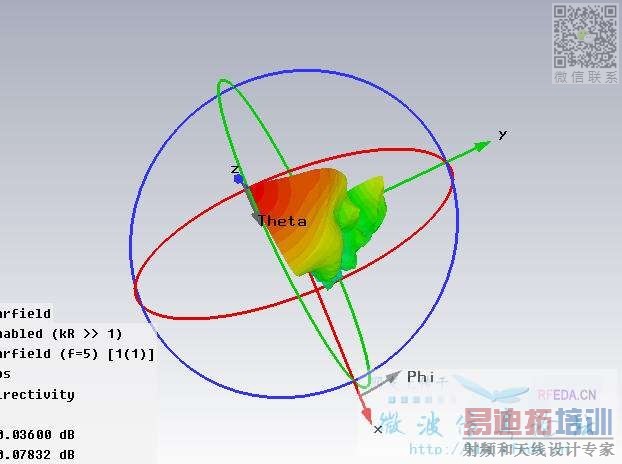

我用CST自带的例子试了下，没有报错，但得到的方向图应该是不对的
可能I求解器的对称面不是这么用的

就用自带的圆喇叭例子试吧。
你是用menu/macros/solver/set mirror planes for I-solver设置的对称么?

我用的那个是自带的方喇叭的例子，是用宏加的

能详细说下用宏加了对称之后，具体怎么操作添加的waveguide port么?
我也是仿一个角锥喇叭，添加了电和磁对称以后，喇叭被横竖分成4份，只保留了一份，其他3份都被替换成了“假”solid。然后我选中剩下那1/4的波导口端面，添加waveguide port，然后启动I，就提示前面说的错误，说waveguide port与磁对称面接触了，不行。你是怎么做的，能仿成功。

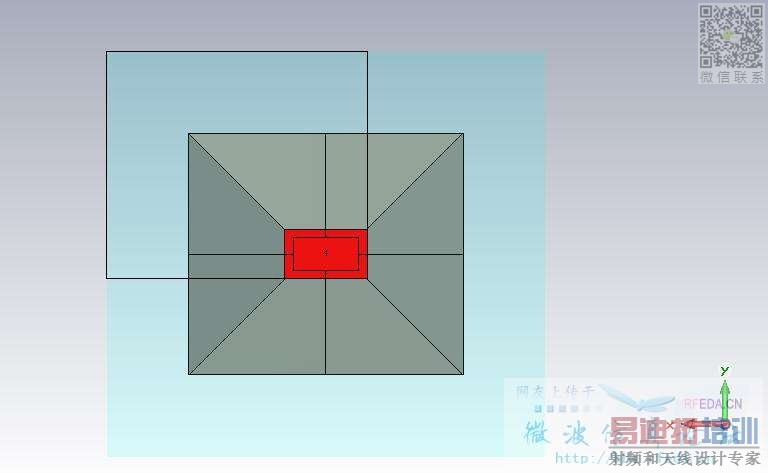

我把波导端口扩大了啊，就相当于完整喇叭时一样的端口，说白了，就是把被删掉的端口重新建立出来


相当于在后面又接了一段波导吧?
这样做不行的，我之前已经这样做过了。
那个宏加的对称面不是固定坐标的，是把计算区域缩小为1/4，然后在区域边界加电壁和磁壁。你把波导扩大后，也扩大了计算区域，对称面就同时被移位了，不在原先想设置对称的地方了。你仔细看看加完宏以后的边界设置变成什么样了。
继续求解决方案。

我就是这样设置的，没有错误，只是会提示端口模式不够，我设置了1mode

这样应该是不对。
你看看边界条件里面，是不是Xmin和Ymin被设置为了对称面?
但实际上我们想要的对称面不在图中的Xmin和Ymin位置上。
