求资深工程师指点CST MWS中网格划分问题
录入：edatop.com 点击：
小弟最近在仿真基于石墨烯的偶极子天线，结构图为

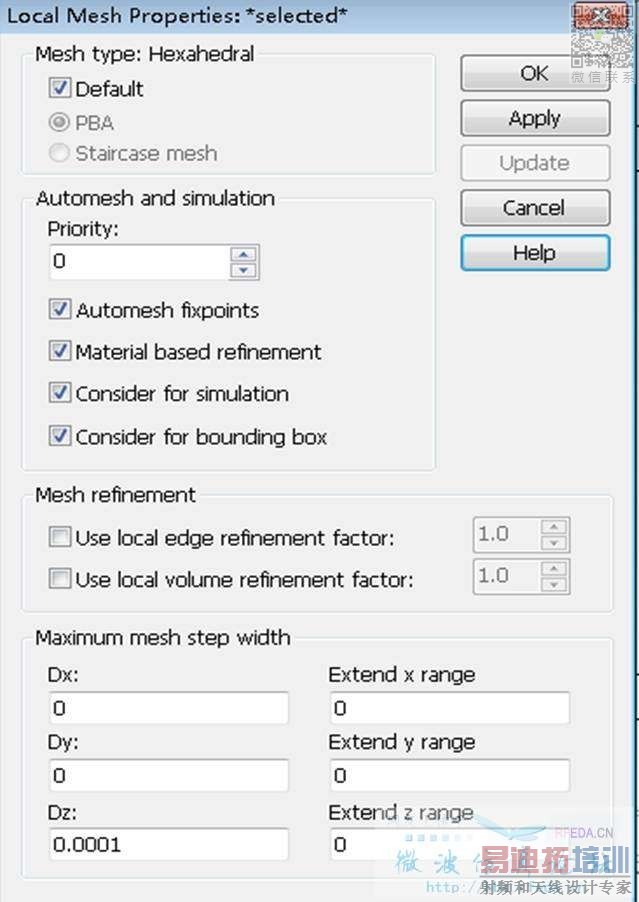

天线材料为金，基板依次为石墨烯，二氧化硅，硅，金厚度为2微米，基板的长宽均为525微米，厚度依次为石墨烯0.35nm，二氧化硅300nm，硅600nm，基板的长宽和厚度相差悬殊，尤其是石墨烯层，相差几百万倍了。于是遇到了网格剖分问题，我用局部网格剖分试着在石墨烯厚度上剖分3个网格线，设置如图所示
可是，在金和二氧化硅上同时产生了很细很细的网格线，在金的厚度上产生的网格线如图
密密麻麻的看着真让人心痛，网格数有4千万个，仿真速度慢啊，不知道怎么解决这个问题，帮我去掉金和二氧化硅上那些不需要的细网格。谢谢你们。纠结啊！我做的工作是在重复一篇论文的结果，所以必须很精确才能重复出来。希望哪位大侠能够帮助我解决这个问题，不胜感激。
天线材料为金，基板依次为石墨烯，二氧化硅，硅，金厚度为2微米，基板的长宽均为525微米，厚度依次为石墨烯0.35nm，二氧化硅300nm，硅600nm，基板的长宽和厚度相差悬殊，尤其是石墨烯层，相差几百万倍了。于是遇到了网格剖分问题，我用局部网格剖分试着在石墨烯厚度上剖分3个网格线，设置如图所示
可是，在金和二氧化硅上同时产生了很细很细的网格线，在金的厚度上产生的网格线如图
密密麻麻的看着真让人心痛，网格数有4千万个，仿真速度慢啊，不知道怎么解决这个问题，帮我去掉金和二氧化硅上那些不需要的细网格。谢谢你们。纠结啊！我做的工作是在重复一篇论文的结果，所以必须很精确才能重复出来。希望哪位大侠能够帮助我解决这个问题，不胜感激。
试试用subgrid。我也就知道这个。
谢谢，我也试过了，貌似2009版的在Local mesh property 里没有subgrid选项
在global网格设置里面 special里面有。勾上subgrid就行，CST会根据你的local设置更新子网格的。
