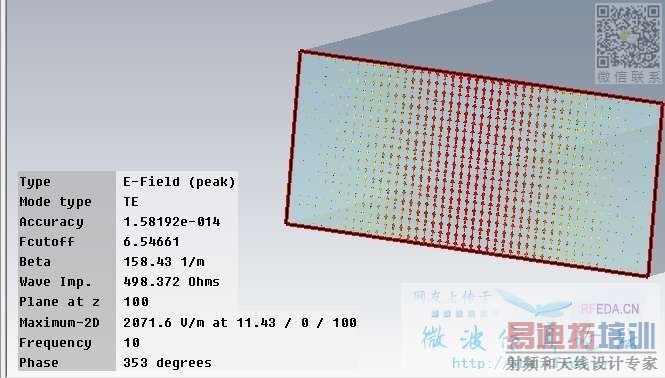

CST MWS端口模式图左边的表中的各项都是什么意思，后面的数据都代表什么？

哪位能帮忙解释一下端口模式图左边的表中的各项都是什么意思，后面的数据都代表什么?

1. 先把每个英文都翻译成中文。
2. 如果看不懂中文，请自学微波原理的基础知识。

精辟，我也向这么回答。

帮助文件里面这个是什么意思? 就这个Beta不知道
Beta: The mode’s Beta value

复传播常数γ=α+j*β，它是频率的函数。α表示传输线每单位长度上波的衰减，称为衰减常数，它的单位为NP/m。β表示传输线每单位长度上波的相位滞后，称为相位常数，单位是rad/m。对于无耗传输线，α=0。
对于波导来说，如果某个模式α=0，则这个模式可以传输。如果α≠0，则这个模式属于凋落模，CST会给出该模式下波衰减-40dB的传播长度。

谢谢，又学习到了

这个阻抗就是498吗  真不是太大了怎样使他成为50

图里的是wave impedance，我猜你想要的是line impedance。

谢谢 我就是要的是哪个

波导哪儿来的line impedance?

怎么计算啊啊

请问如果仿真频率是010G，而某模式的截止频率是5G，那么算不算凋落模呢?
也就是说这个端口下的α和β是用哪个频率值来算的?

某模式介质频率5G，那他在5G以下的都是掉落模。5G以上都是传输的模。
这个和是和频率的关系，什么叫按那个值算呢。

这个波阻抗和线阻抗不是一回事吗?如果50欧的传输线，和400欧的波导要匹配不也是要匹配吗?

如果是一回事儿，何必分开两个名称呢?

我想问问α≠0时，该模式下波衰减-40dB的传播长度怎么得到的?谢谢你，希望得到解答！
