关于CST MWS的近场源的设置

录入:edatop.com     点击:

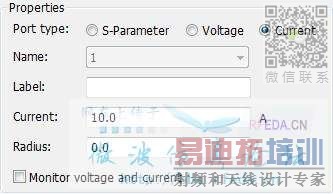

我在mws里面想加一个近场源照射到PCB板上,可是为什么solve里面没有拿,看了看help是不是要想里面导入什么东西呀?不是很明白,cst里面自带的例子里面有个例子是single diploe这个是近场源吗?你怎么设置它的场强的大小呀?下面那个图中选择s参量,current,voltage,有什么区别吗?


Solve -> Field Source...
CST MWS帮助文件《Field Source Overview》。

我看的就是这个呀,设置远场源 的时候就是在solve里面设置的呀?我是问这个近场源是不是我说的那样设置?没有现成的那

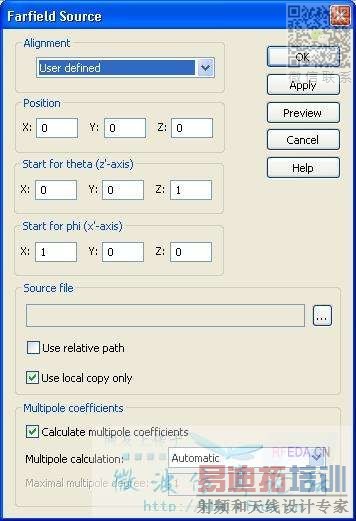

设置远场源用的是Farfield Source...

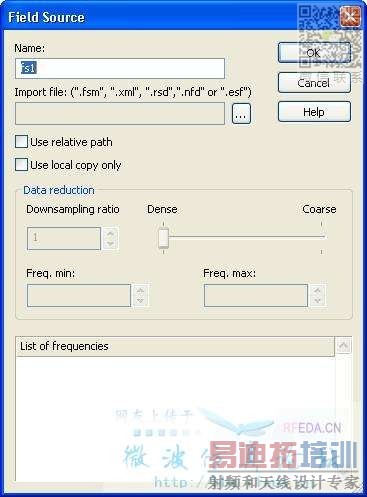

设置近场源用的是Field Source...



如果你看了帮助文件,那就说说看设置近场源的完整步骤是什么?

[attachment=53143][attachment=53143]

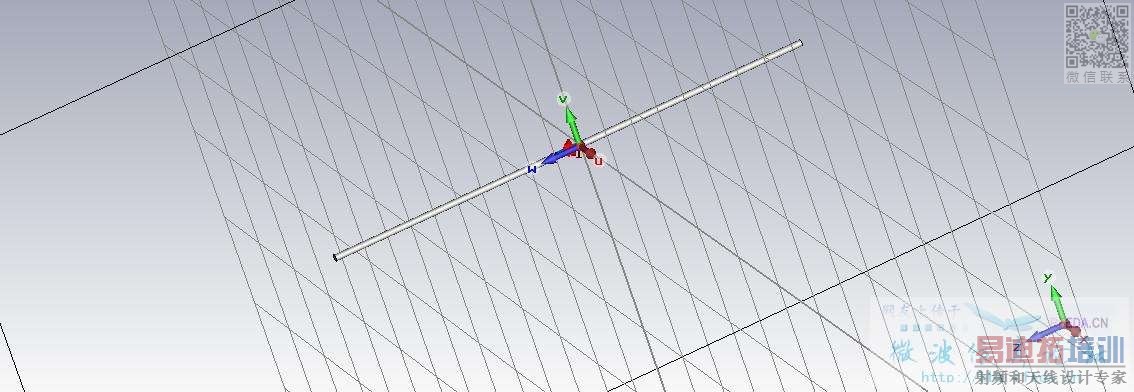

就是到了你发的图片的这一步了,我问问是不是近场源是不是要自己设计一个电线然后导入,做为辐射源,还是有其他的操作呀?我在cst里面的例子中找到了一个single diopled的是不是直接用就可以了,但是这样的话我可以设置辐射源的大小吗?

你的近场源是什么样子的呢?直接建立个真实模型不就可以了么

我现在是不知道怎么搭建,近场源是十二脉动的的电流源,所以我想请教一下怎么搭建,是不是要用port呀?我对于一般的
近场源的原理也不是很清楚,不知道怎么设置其大小。
了。

十二脉动电流源是什么。怎么辐射的

额(⊙o⊙)…,简单一点就是正弦波,可是我也不知道怎么辐射的。

那就是某个频率的辐射了。这电流源在另外的板子上还是什么?你能一次说明白么


我是要用这个电流源辐射到pcb板上,电流源是要自己在板子上方加的。但不需要再另外加板子了,但是我现在的问题就是不知道怎么加上这个电流源。

最简单的做法就是——实际电流源什么样就建什么样的模型

额(⊙o⊙)…我知道实际的电流源是什么可是我不知道怎么建立呀?麻烦你再说的清楚一点呗,谢谢啦。比如我的实际电流源是10MHZ的正弦波,那怎么建立呀?

你的实际电流源是10MHz,在空气中传播的?总要有电路或者导线或者天线之类的吧

不是,实际中是开关的开通和关断对pcb板的影响,经过分析其中10MHZ对其影响最大,我就想仅仅仿真这个频率的电流,因为实际中的电路很复杂,一般就是用一个这样的信号代替就可以了,所以我才问到底怎么模拟这种信号的,用天线也可以,但是我对于天线不是很熟悉,就是在cst中又这样的例子,但是对于其设计的机理不是很明白。

开关的开通和关断?什么样的开关?

是IGBT。高压直流换流站中的环流阀的开通和关断。
