疑问CST MWS中做PCB辐射仿真

      各位高手，有个仿真疑惑急于求教。要做一块PCB的EMI辐射仿真，PCB上有8颗相同的驱动芯片（目前没有IBIS模型），现我将PCB导入到MWS里，将其中一颗芯片的一个输出引脚端加waveport，并测得管脚输出电流波形导入到MWS中作为激励源，由芯片最后一级驱动开关动作引入了同步开关噪声（SSN) 导致输出电流波形也存在扰动，现在是希望仿真得到由于同步开关噪声的存在对于正版PCB来说能够引起多大的EMI。
      问题1：以这样的思路做辐射仿真，不知道对不对?还是CST必须要求辐射仿真一定要先在PCB studio中得到表面电流文件
      问题2：在实际测试中，我用近场磁场探头得到芯片的近场磁场频谱，对于近场仿真，在CST中是不是也能建立仿真使结果与近场测试相对应?
      问题3：DS中的电容是无法设定初始电压值吗?
      谢谢！如需我提供模型和波形，随时上传。

1、两种方法均可，不过建议你的情况使用离散端口，而不是波导端口，不过还不是特别清楚你的激励是什么样的，最好有图；
2、可以，在相应位置放置探针即可；
3、不能，但如果你要实现也是可以的，看你要什么样子的

谢谢你的回答。

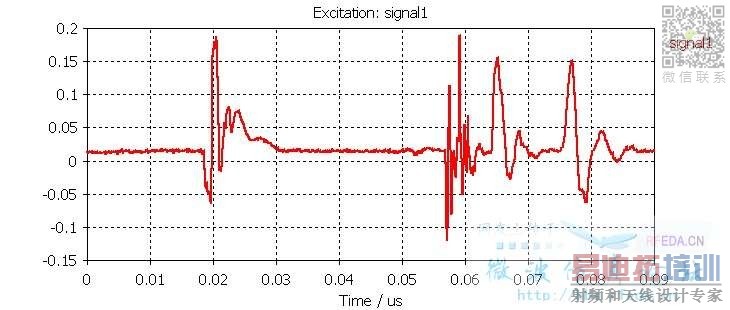

我使用的激励是测试得到的这个芯片引脚的输出电流波形，如下图：

疑问：
1. 使用离散端口可以设置激励为测试波形吗?
2. 在这种仿真方式导入PCB过程中，是否一定需要同时导入层叠文件?见CST PCB Import窗口的Stackup, Parts Editor
3. 近场测试图示如下图所示，

，这种仿真和实测对应起来应该怎么做?
4. 在DS中搭建原理图时，电路工作开始时刻电容有初始电压，应该如何设置?

对于第一个问题，可以把你测得的波形转换成txt数据形式导入到MWS中作为激励源。

有个疑问，CST是一定要在DS里得到辐射源作为激励再把PCB导入MWS进行仿真吗?我的电路级仿真是在Saber中做的，仿真波形导入CST MWS中做激励源，然后再导入三维PCB模型，直接进行辐射仿真，请问各位这样做正确吗?

应该是可以的，激励源的波形可以在其他软件中得到

导入的波形文件和DS得到的波形分别作为激励源，模型和其他条件相同，仿真结果偏差不大吧?有没有高手做过这个比较

谢谢
