CST MWS仿真中energy balance可以大于1么，如果大于1，表示什么意思？
录入：edatop.com 点击：

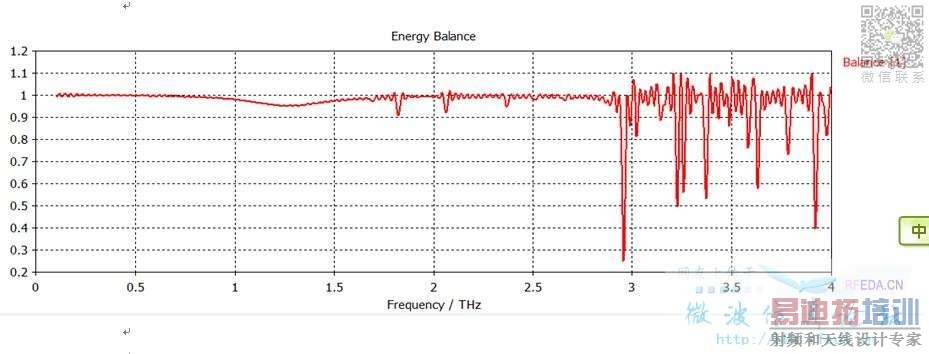

help文档里说energy balance=sqrt(S11平方+S21平方）,S11的平方代表反射率，S21的平方代表透过率，但我在仿真得到的结果却显示energy balance大于1，无法理解，这是怎么回事?
除非你仿真的是有源器件，否则应该是仿真结果有问题
不是有源器件，所以觉得奇怪
能量发散了?S参数呢?
结果不收敛，别的没事，仿真收敛值设高一点就行了
估计是模型由谐振，抓个图看看吧
超的不多。模型?
确定仿真的是无损互易网络吗，满足这个条件才有S11*S22+S12*S21=1
看样子像是由于截断误差造成的调制。就是时间窗口取短了，可以加个AR FILTER或者用频域再算算看。
小编是算的周期性结构?
AR FILTER?能详细解释一下么
只知道作用：减小截断误差
不知道原理
CST MWS帮助文件《AR-Filter Overview》。
