CST MWS如何快速获取两点之间的电压值
录入:edatop.com 点击:
最近有网友问到如何在CST中得到两点之间的电压值,特在此发帖,介绍下电压监视器的使用方法:
注1:电压是电场沿路径的线积分,电场取沿着该路径上的切向分量
注2:电压的大小与路径无关,只和两点的位置有关

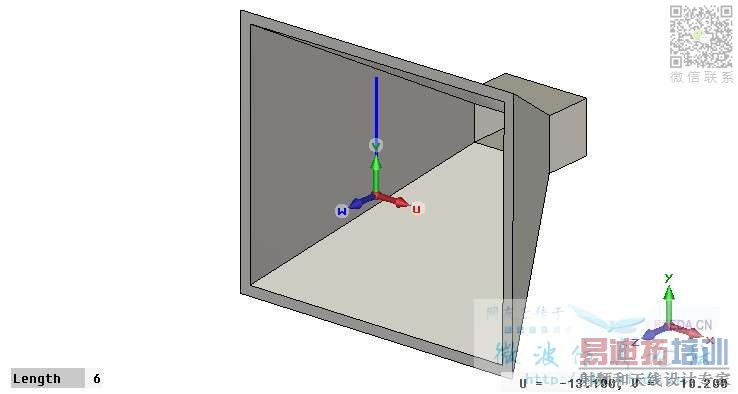

1. 仿真模型: 5GHz喇叭天线 路径曲线如下所示:
2.点击Simulation选项卡中的Voltage Monitor,选中路径line1 设定电压监视器:

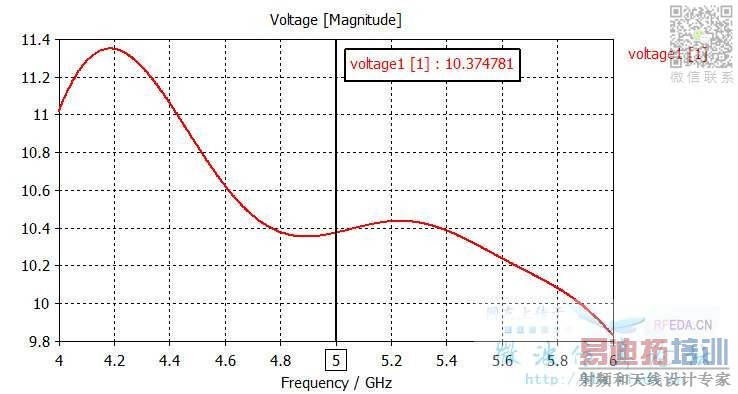

3. 仿真结束后 即可在1D Reuslts中获得 两点间的电压值:

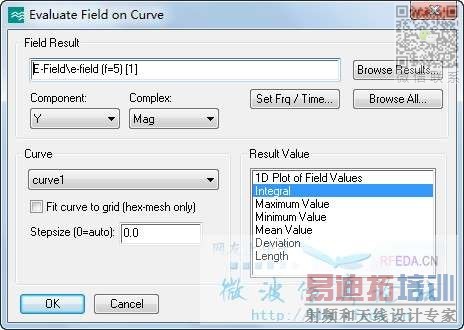

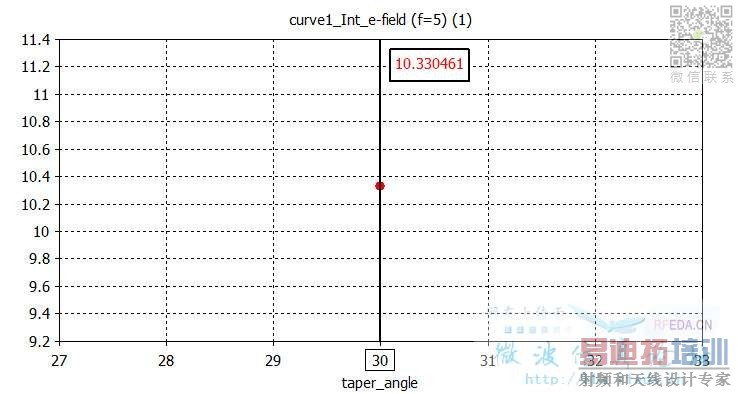

4. 可以采用后处理 对电场进行积分的方法 验证电压监视器的仿真结果,如下图:
结果显示:两种方法得到的5GHz下 两点间电压值基本一致,综合考虑还是直接电压监视器计算电压比较方便快捷
5. Mission Complete
注1:电压是电场沿路径的线积分,电场取沿着该路径上的切向分量
注2:电压的大小与路径无关,只和两点的位置有关
1. 仿真模型: 5GHz喇叭天线 路径曲线如下所示:
2.点击Simulation选项卡中的Voltage Monitor,选中路径line1 设定电压监视器:
3. 仿真结束后 即可在1D Reuslts中获得 两点间的电压值:
4. 可以采用后处理 对电场进行积分的方法 验证电压监视器的仿真结果,如下图:
结果显示:两种方法得到的5GHz下 两点间电压值基本一致,综合考虑还是直接电压监视器计算电压比较方便快捷
5. Mission Complete
我一般用第一种方法。
受教了,非常感谢
我去试试,非常感谢
