CST MWS 2011版与2013版计算RCS值不一样,求分析

录入:edatop.com     点击:

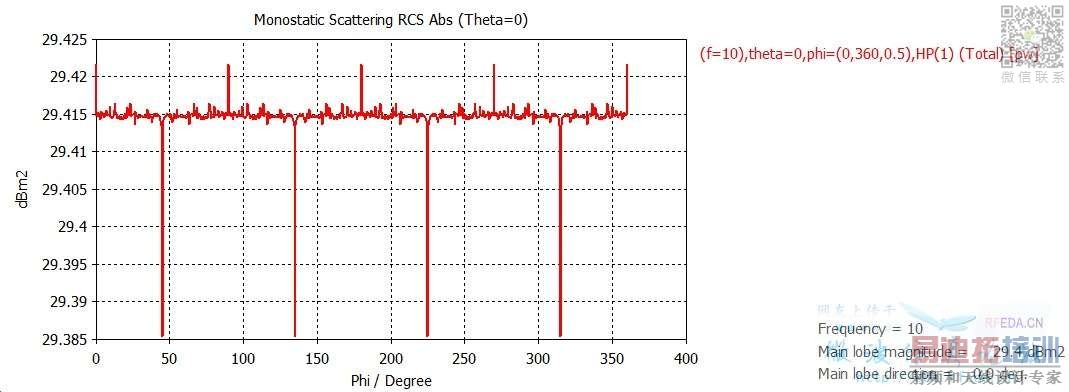

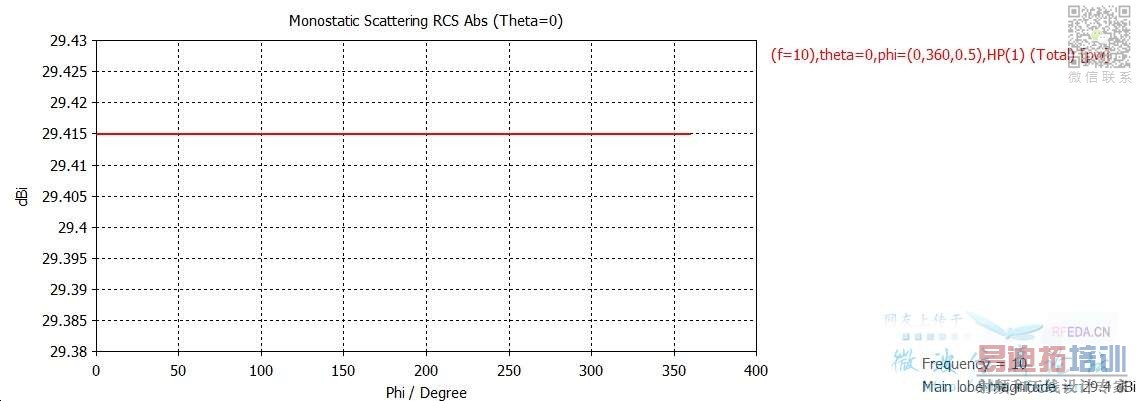

各位大神,我在计算0.5*0.5*0.5m3方块PEC的RCS,用A求解器,频率10GHz,Theta=0,Phi=0-360。从理论上讲由于Theta=0,只有一个方向,所有计算值应该相等。我用2011版计算出的值都是相等的。但用2013版计算出的值却是周期变化的。不知道这是为什么?难道是2013版的bug?望高人指点。(注:第一张图是2013版计算结果,第二张图是2011版计算结果)




你确定应该一样么,你看2013的结果在45,90,135,180位置都有跳变,我个人认为这是正确的,因为你这是立方体,不是球类目标对入射方向无所谓,至于2011为什么是一样的结果我就不知道了,有知道的还望不吝指教!

我设定Theta=0,所以只有一个方向,从理论上说数值是固定的。

theta等于0是俯仰角固定,方位角不是在变化么?

theta=0,就已经把方向定死了,phi再转也只是一个方向。

会不会是theta的定义不一样哇。

兄弟,能不能把你的2013版软件给俺分享一下啊,我还在用2009,之前装了一个2012但是参数扫描的求解用不起来,可以用QQ传给我吗?拜谢!
我的QQ:403272402

请截图上传你的A求解器设置截图
注:A求解器计算单站RCS属于高频渐进算法,不是全波算法,最好只作为定性分析比较好
       不必要追求A仿真的小数点,如果要做定量精确的分析,必须选择全波算法!
