有关CST MWS的波端口的疑问
录入:edatop.com 点击:
经常在CST仿真时用到波端口,但是本人一直波端口的具体含义,在这里弱弱的问一下:
1、波端口加的是什么激励,电压激励、电流还是功率?
2、激励选用波端口时,选用默认的激励源,能否改变激励的幅值(默认的激励源幅值是1)?
请各位高手指点。
1、波端口加的是什么激励,电压激励、电流还是功率?
2、激励选用波端口时,选用默认的激励源,能否改变激励的幅值(默认的激励源幅值是1)?
请各位高手指点。
个人认为是这样的:
help中关于波导端口:
The input signal of an excited waveguide port is normalized to 1 sqrt(Watt).
波导端口的能量肯定只能用功率来描述,无法用电压和电流和衡量
可以这么理解:输入的信号被归一化到1W(峰值) 此时有效值 0.5W
改变激励的辐射在求解器中的Section中设置,在里面可以修改Power RMS和 Amplitude两项
还是不是很明白。
sqrt是什么意思

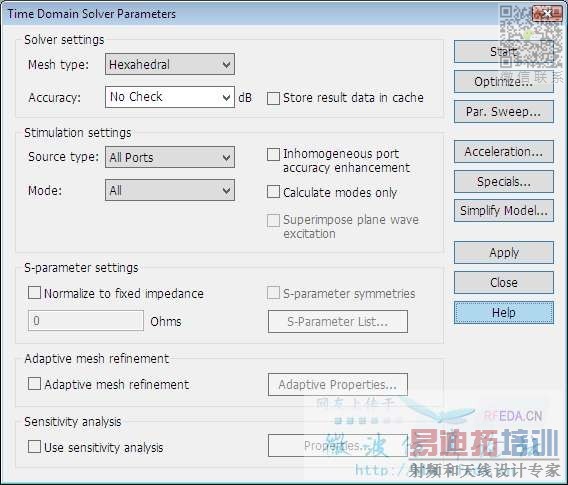

我用的是2012版本,瞬态求解器中没有找到Section
在Source type里
Square root
