CST MWS如何将模型共形到一个圆锥曲面上

如何才能把基于共面波导的模型共形到一个圆锥曲面上啊。我按帖子http://bbs.rfeda.cn/read.php?tid=41191&page=1#551970的方法进行不下去了，圆锥面好像不能拉伸，希望懂的朋友帮忙解答一下，谢啦

没用过bend sheet功能。飘走……

你只是想达到往外扩展一些能够与共面波导intersect是吧，用scale也可以做到，但是好像圆锥的中心必须是（0,0）才能是平行的往外

差不多是这个意思，用的bend sheet不能有厚度，可以intersect最好了，可以麻烦前辈详细的说说吗?

不要叫我前辈了，我也是菜鸟呢。

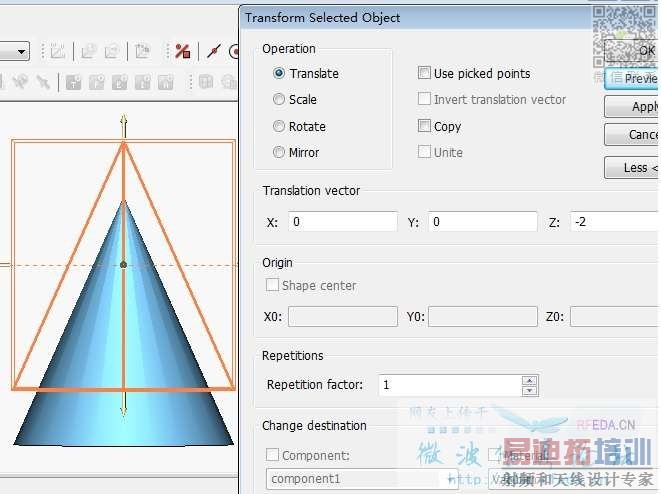

按照你开始的提法，只是想解决圆锥不能exturde的问题，我觉得还是用transform里面的translate最好。首先你有一个圆锥，再复制一个，然后沿着圆锥的轴向平移一定距离，最后做差运算，就可以得到一个有厚度的圆锥壳，你后面应该就可以intersect了。

但是你需要根据圆锥壳的厚度换算成沿轴向平移的距离。

比我懂得多呢，我试试看，谢谢你哦

弄了好久总算弄清楚怎么弄了，在这下面回复一下，造福后来人吧。安装bend sheet操作后，由于不 是平面或者圆柱面上的共形，不让extrude。这种情况的正确的方法是拉伸厚度的操作是objects-shell solid or thicken sheet  这个操作完成。造福后来人吧
